|
|
马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.
您需要 登录 才可以下载或查看，没有账号？立即注册
x
成天看见大家BB什么火花鸡 精雕鸡 这个太扯淡了，我来BB一下~~~~~造鸡工艺常用两种··· 电火花 雕刻机可能很多人知道电火花精度要高 所以都在推崇什么火花鸡····本人搞模具的我来bb一下这两者的区别
1，精度篇电火花老毛子的发明快上百年了····利用放电原理沿用至今 还有他的兄弟叫线切割 分快慢两种 慢的几十万 快的几万···精度好的有镜面 精度可以达到0.002mm 但是！！！你觉得一般厂家做个鸡会用多好的？ 会用多块的工进速度？会用多大的电流？还有就是上下两块板子重复装卡的时候误差有多大？工艺误差呢？？这个误差很多在0.05左右了~~雕刻机雕刻机 0.01mm，重复定位精度为0.02mm是肯定可以实现的 关键一个问题大家要注意···电火花使用铜电极放电····但是呢 这个铜电极使用雕刻机生产的····· 你说那个精度高？？？
2，光洁度影响电火花光洁度的主要是放电间隙、电流大少，精度跟时间基本成正比·····一般做一个6出的鸡要两个小时··要是连定位一起打那就更长了··镜面的没玩过不过实际应该更长雕刻机不换刀的话 半小时够了吧 而已顺便可以把中心孔雕出来·····表面粗糙度快走丝可以达到2.5μm，慢走丝可以达到0.1μm。仅从精度来讲，两者是差不太多的。但是在模具行业两者是互为补充的。
电火花用来加工精雕无法加工的深槽和没有圆角的拐角。
精雕来加工电火花用的电极。
都说雕刻的光洁度不行 我很无语····火花的光洁度也一般 ，我成天搞模具这东西一眼就能看出来 我不相信所谓火花鸡使用镜面速度做出来的！！！其实无论雕刻还是火花 弄完后 找个抛光轮+研磨剂随便一弄就行了···速度高点必须镜面 可以达到ipod 后壳的镜面效果
3，硬度+耐用正常45或者cr12 雕刻还是电火花结束后硬度都是不变的 如果要高硬度 肯定要处理完了再加工 正常模具淬火58-60 洛氏硬度 用来冲切板材 2-3mm的铁板！！ 这是表面硬度 退火两次可以让内部有韧性去内部应力 做模具很合适，但是人家是冲切钢板无毛刺，咱们是敲个铅丝！！！铅硬度 1.5钢硬度25左右吧你觉得需要热处理咩？如果真要处理 倒是也可以 处理完以后 冲针和母鸡间隙小 耐磨点 尾巴没有毛刺仅此而已 硬度高了也不是好事 我们行内有句话叫蹦口 就是表面硬度高了 会很脆 一锤子下去母鸡口就碎了 你说咋办？你说你敢要热处理过的么？
还有说什么 处理到58-60以后 再上雕刻机·····我就JB不服了 你淬火层厚度有多厚？ 2mm？ 回来磨掉半个 剩下两个半·····有意义咩？说的确实是有道理 但是这个也就是机制大批量造才会需要表面热处理 咱们拿个锤子敲敲需要那么高硬度咩？
冲头两种：skd11 shk19 cr12和cr12mov 都不贵 就是磨麻烦 呵呵 这个尺寸决定了蛋的毛边我们叫毛刺一点体会：加工一个工件 需要的是工艺设计 装卡定位 设备 人 材料 后期处理·····不单单是某个设备 不要迷信什么火花鸡雕刻机 其实都差不多 真想搞好的 要花大力度和时间去研发 不断验证才行！！所以鸡好不好跟设备关系不大 我看了几个图 那合模面处理的那叫一个恶心,就不能好好磨磨咩？？ ···· 看那槽都不知道铣刀是不是飞着走的 还在吹牛逼什么高大上，太坑了吧······我觉得烂铣都能做出来！！！就说一句话！！！火花鸡的铜电极必须是雕刻机做的 你怎么保证 雕刻了再火花精度会比雕刻的好呢？？？ 其实两种工艺出来的效果都差不多 要选一定看做工！！！！看结合面！！！看定位！！！

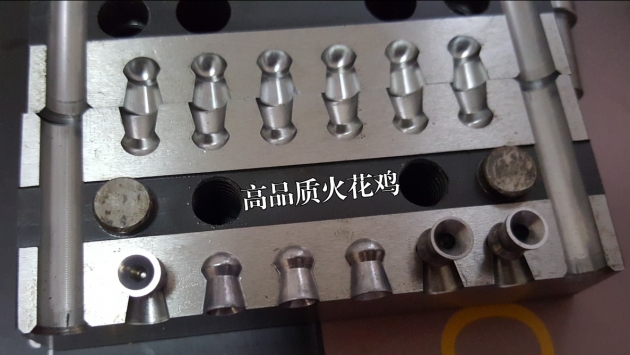

上几个坛子里的图大家看看， 我觉得能把结合面磨的光亮一点 铣刀铣槽速度均匀看着不闹心的 做出来的单一定不赖！
火花
|
|
[复制链接]
楼主
