楼主: 好大一个球

纯手工DIY板球!!附带全套3D图纸(会不会被删?)

  [复制链接]

该用户从未签到

回复

使用道具 举报

该用户从未签到

回复

使用道具 举报

该用户从未签到

被人提醒了,占楼没用···过段时间就不能编辑了,更新有点慢,一点点做的,
回复

使用道具 举报

该用户从未签到

66666666666666666厉害了
回复

使用道具 举报

该用户从未签到

确实6B!!!!!!!!
回复

使用道具 举报

该用户从未签到




回复

使用道具 举报

该用户从未签到

回复一下  看看有没有
回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层



看了个寂寞
回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层
难度太高了这样
回复

使用道具 举报

该用户从未签到

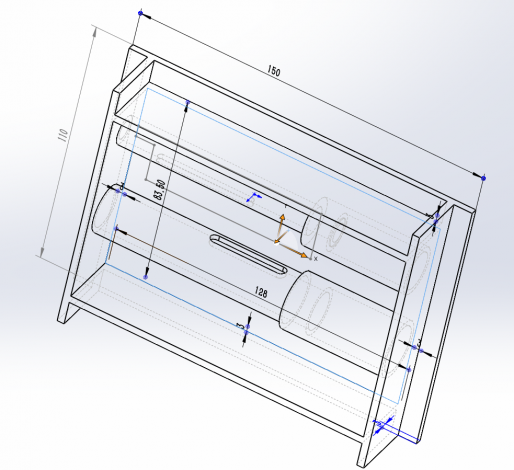

(一)座子本体部分,采用树脂和铝管浇筑制作材料:1,铝管组一:内16外20长93.5一根,内20外24长45一根,组二:内8外12长93.5一根,内12外16长10一根,内16外20长45一根,2,亚克力板组一:两张110*28*3,两张128*28*3,一张150*110*3组二:两张76*14*2,一张66*14*2,一张5*14*2,一张21.5*14*2,一张21.5*80*23,透明环氧树脂胶500克(要买好的,不然不够硬)制作:1,先将亚克力板组一按照内部尺寸是83.5*128*28用玻璃胶粘接起来,注意,玻璃胶要打在外面,2,在内8外12长93.5的铝管上开长一道41*3 ,距离末端15,的槽口在内16外20长93.5的铝管上开长一道33*5 ,距离末端44,的槽口3,将组一组二的铝管套在一起,按照图纸位置粘在组装好的板子上(一定要一丝不差)4,将亚克力组二按照图用玻璃胶粘好,注意玻璃胶不要弄到外面,然后粘在组装好的板子上(一定要一丝不差)5,将模具内喷上脱模剂(WD-40),等待其干燥,然后将环氧树脂调配好,倒入模具,缓慢倒入,有气泡的话,就用吹风机开热风吹一下(或者用火烧一下),倒满,然后等待24小时彻底凝固6,一切步骤正确的话,你将得到一个完美的透明座子,然后按照图纸,用线锯把蛋轮的缺口位置切出来,再按照图纸,把该打的孔打出来,就行了  (二)座子内脏材料:1, 铝板:200*50*5一个,200*50*4一个,300*50*3一个,50*50*3一个2,铝块:16.5*31.1*21.5一个3,铝管内5.5外8长31.5一根,内1.5外5.5长56.5一根,内3长外16长23一根4,铝棒:直径1.5一根,直径3长50一根5,直弹簧:线径1.0*外径16长50一根,线径1.0*外径16长50一根(到时候根据自己调试)拉力弹簧:0.8*6*15一个扭力弹簧:线径0.5,9圈,60度一个

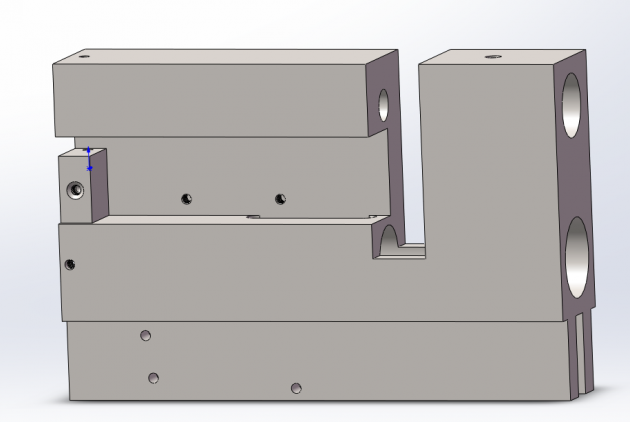

制作:内脏制作非常考验加工能力,一定要注意,差一点都会无法丝滑装配 1,蛋轮是由5个单独的圆分别加工,然后再用AB胶粘在一起的2,T型的那个部件,直接买一个16.5*31.1*21.5的铝块慢慢锯,留点余量,用锉刀修。3,扳机那个,可以直接买8MM的铝板,也可以用两张4MM的铝板粘在一起4,击锤按照图纸,用铝棒粘起来的5,其余的没啥难度,按照图纸来就行了,锯子锯,锉刀修,慢慢来。
建议去买个五百左右的微型台钻吧,手电钻很容易偏。打孔之前,一定要先用钻孔定位器砸一个中心点,然后再去钻,否则一定会偏,钻大点的孔的时候,可以先钻一个很细的小孔,然后再去扩大,更准确。















回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层

注意啊,喷脱模剂的时候一定要事先喷,铝管上不能粘到,模具做好了就喷脱模剂。管子跟内脏部分粘到模具上,轻碰不掉就行了,太牢固拆的时候不好拆
回复

使用道具 举报

该用户从未签到


图纸源文件能不能分享下
回复

使用道具 举报

该用户从未签到

谢谢分享!学习一下经验
回复

使用道具 举报

该用户从未签到

还有个忘记说了,铝管开槽后,把槽用防火泥堵住,管子两端也要用防火泥封住,不然胶水会流进去
回复

使用道具 举报

该用户从未签到

来水b的吧都看不到附件
回复

使用道具 举报
