关于H电磁阀，逐步拆解一个，供大家参考。

TheFifth

N年前某宝购入一个H电磁阀（印象中好像是山东那边发的货，年代有点久远已经不大记得了），没用多久坏了。最先是击锤仓里晃动，后面是控制板充电无反应了，现在干脆趁有时间把阀拆开研究研究，看看还能不能抢救一下，之前发了个带图片的帖子一直在审核中，所以这次先发个文字贴后面跟帖再带图。有兴趣的朋友可以关注此贴。

TheFifth

螺帽是可以调位置，但是在动铁频繁撞击下应该会慢慢有位移，所以才想着把螺母贴紧阀芯这样子，我看有的电磁阀里面就是两个螺母一样

云豹

你要注意那白色pom刚开始不会松动，用着用着就松了

TheFifth

现在是怎么回事，带图就要审核很久了吗？这样还怎么发帖讨论呢……

瞬间的永恒

一旦审核就无法发图了
用高级回复，以添加附件的方式上图

TheFifth

是用的高级回复，不用添加附件都不行了吗？

TheFifth

和钛管密封的前端O圈会被钛管内螺纹刮坏，只靠后面的单O圈密封效果不够，原因应该是钛管厚度不够，不能做双密封结构；想要用7075厚壁铝管来做设计双密封结构；后面准备把阀全部拆解测绘画3D图然后来看看怎么解决之前的气密性问题。



TheFifth

了解了，现在居然只能这样的方式发图了……

ecolab@126.com

关注后续拆解，一直很好奇里面的结构

TheFifth

今天晚上拆开了击锤仓，发现为什么变成了常开阀，这个POM阀芯和电磁铁的连接方式，这结构但凡是学过设计的都不会用这结构……螺母在多次开阀后松了你敢信……这还密封和茄子啊。而且这个阀芯每次开阀都要撞击阀口，这泥煤能承受多少次开阀……所有电磁铁难道都是这样的结构吗？后面画完图上个剖面图更直观。开阀不到50次，复位弹簧就已经疲劳变形了，很明显这样的结构里面零件承受不了这种强度。常规阀芯是靠气压密封，这阀的密封靠这复位弹簧？这能不漏气弹簧能不疲劳也就见鬼了……从这里其实就可以初步判断，这款H电磁阀就不是一个能长期稳定使用的产品……使用寿命太短了！



TheFifth

谢谢关注。其实下一步拆解的图要是能看懂大概就知道怎么回事了，更直观的就期待我的3D图吧。

我就是我哈

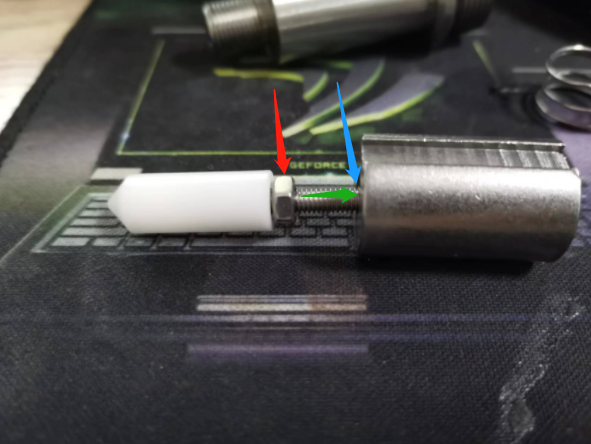

这个螺母应该是在紧贴电磁铁的位置这边才对，拆开的时候螺纹已经在靠近POM阀芯这边了……这还能怎么办，开阀就几十次就这个德性了。打算在阀芯和螺母中间加一根弹簧不知道能否有效；

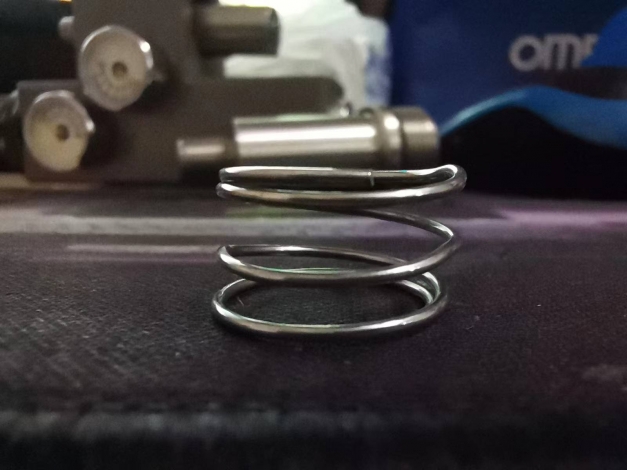

电磁铁复位弹簧疲劳这个我是真不知道怎么办了，结构限制就决定了这个弹簧寿命长不了，原本是线径1mm的，准备看看能否找到线径1.5mm这个规格的弹簧，也许寿命能长点吧……

瞬间的永恒

大哥…那个它弹簧只是复位动铁击锤的…你把螺杆上加弹簧我是不能理解的 加上面会让动铁没有打击行程 加动铁下面会一下就被击毁 你是真不懂吗？最多也是加在螺杆的底部理论上能省一点气 但是实测没啥吊用 开拓者的阀190的电压就完全能开14压了 他初始255是扯淡的 糟蹋阀 还费电 你把电压调低一点就能解决了 初速不变的情况下调最小的电压然后再往上加3个电压就好了 电压过大就会把弹簧砸烂 阀芯松动就买厌氧胶加固 反正我没啥改动也千八百下了 除了先前不懂大电压把气室怼了几个坑没啥别的损坏

TheFifth

论坛缺少维护，只能将就用了

TheFifth

只是想加一个细弹簧，想把螺母朝阀芯松动的趋势阻止一下。那动铁应该是开关通电的时候往后吸一下的吧？后面那个弹簧不才是复位弹簧吗？就是变形了的那个。
