自撸消的一个开孔问题

轩轩轩

我想问下各位大佬    下图这两种开孔方式  那种好呢？  或者还有其他开口方式吗？做成口哨那种大开口又如何？

轩轩轩

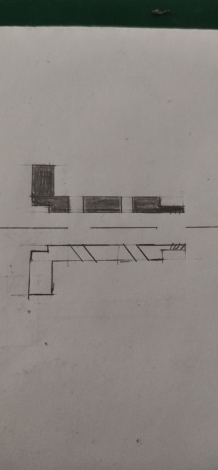

画了个草图


鑽狐

看不懂長啥樣，畫成三視圖吧，順便標示出入口

轩轩轩

红色箭头表示气流方向   这不是一个整体   可以看做碗消的一个碗吧  一节一节的首尾相连


轩轩轩

感谢  鑽狐兄  又来指点了

鑽狐

不會的，交流大家都好

鑽狐

消音棉是沒有辦法時的辦法，如果可以還是盡量用錐形的碗效果更好，可以參考特斯拉閥的構造。
另外，如果堅持要做這個構造其實做一體成型的可能比較省工

瞬间的永恒

如果做一体成型的，不如直接加工出锥度来
不知道楼主有什么样子的设备
如果设备一般，还是用传统的碗消，更便于加工

鑽狐

一體成型我說的是裡面所有碗都同一塊
錐形的用數控車銑都不一定能做出連著的錐形消碗

鑽狐轩轩轩

一般車床直接車幾個碗塞管子就完事了
消音棉效果真的差
没办法啊   锥度不好加工  而且  我做的不是外置消  不然就没这么麻烦了   我做的内置消   空间有限 内置消最重要的是前面一节空腔  那节空腔我准备预留6厘米来做缓冲和回压   而且  消音棉并不是最理想的材料  不耐用出来的高压打击 用不了多久    朋友推荐用羊毛毡  这东西透气    密度又比消音棉大  一体的不是没想过  只是不太方便  应为更换不同长度的管子问题所以  做成一节一节的比较灵活一点   而且同心环到第一个碗的地方  也就是那6厘米的空腔部位  我会用弹簧支撑

轩轩轩

永恒兄也来了   多谢前来指点     设备不是问题   什么都有   我自己已经画图纸加工了  达姆鸡   镜面电火花线切割也有   就是这个内置消  画了四五种方案   都觉得差点意思  拿不准。。。。。头疼

瞬间的永恒

是我理解错了，我说的一体带锥度不是碗形状的，而是这种


鑽狐

這種用一般數控應該很好做

鑽狐

參考一下別人的設計吧，上油管

轩轩轩

好的   感谢两位老哥了   我在想想看
