每週一狗——修改班級

鑽狐

避免審核問題文放沙發



鑽狐

＊講解使用左圖

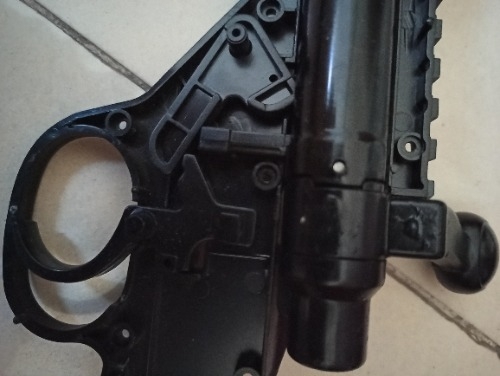

左圖是此種班級結構及原理示意圖，可以看到我們能用來減輕的方式有三種。
1.減少摩擦力
能從圖中看到黑件主要影響扣壓力的除了幾何就是摩擦，尤其是對軸分力造成的摩擦。
全部零件上油是第一個，接下來就是換金屬軸。
把軸鑽大然後塞入金屬棒，用ab膠固定。跟殼接觸處的塑膠軸切掉只留金屬部位，殼上用黃銅套把孔稍微縮小以配合金屬軸。
這段聽不懂沒關係，雖然能大幅提升手感但是因為加工難度高並不建議。畢竟在一個塑膠玩具上費這麼多工其實意義也不大。
2.改變幾何
見右圖，1是不理想狀態的，能看到在扣壓時會造成活塞後退，也就是浪費沒必要的力氣，2是長期使用磨損或者修改錯誤的。頂端磨損到活塞扣上時會直接將其下壓造成滑脫。這樣是無法使用的。3則是最理想的，扣壓過程對活塞來說就只是滑過，釋放。但是要注意，3透過漸漸摩擦變成2，這時就要把它再磨回3。
。
應該不難看出這就是最適合的修改方法了，不費工簡單而且有效。
＊「使黑件與活塞接觸點變成以軸心為圓心之扇形」
3.修改設計
很好理解，但是不做解釋因為技術要求過高。講了也沒幾個能做。能做的也都能自己造了。

鑽狐

班級因為牽涉大量力學問題如果沒有相關的深厚基礎並不建議擅自修改，而且設計很多種也不能用一種方式一概而論。本次說明僅實用下圖此種。

瞬间的永恒

修改阻铁的角度？

zxc556677

牛人啊~66666

zhangjunzan0

v?DD??N?Y??D???pp??N
1.p?
??Dп????????ξ??S??
?????QS
S荴??abz?|?zSе??λS~???sС?S
@?]PSm???е?y??Kh?zM@N??x?
2.??
??D1?B????r???M]??2L??p?e`???p?r?????@?o???3t??^?f??^?????3?^uu??2@r??3
?y@m????MζЧ
??c|c?S?A?Ρ
3.?O?
???鼼g?^?v?]????

鑽狐

那個應該叫司牙，阻鐵一般是指彈簧後面那根擋的棍子，拆汽缸總成時垂直方向抽出來那個。

鑽狐

剛剛才補上文

鑽狐

大佬 我用样品测试 弹簧力度小还能勾住 但是弹簧力度大了就勾不住呀
横切一刀后就能挂住了


xxhhscjxxhhscj

那就是角度問題吧

鑽狐

另外再看看活塞跟司牙接觸點

鑽狐

最後一個大問題，這個班級設計本來就不適合大彈簧

鑽狐

我猜也是


毕竟比赛用的气基本都pcp或者威力较小的弹簧 这些弹簧的强度都不大

xxhhscj

圖片上的也不是比賽級的。而且整個是塑膠，只看材料就知道不能打大彈簧了
上面我也說了，此帖僅用於附圖這種班級。因為班級太多種，不可能都講也很難短時間都教會完整的概念。
