从零开始DIY电磁

夜乄枭

上个原理图


精神病我有证

大佬 做好了吗，催更

gkysl

兄弟请教一下，电磁阀开阀不稳跟电路板有关系吗？现在恒压12，电压465，6.0的2.2克圆头平尾桶蛋，25米散步2公分，没上测速仪，干松木板进去2公分，恒压14激发就特别不稳定，动铁里面的阀芯杆行程不到5毫米，六七毫米根本不开阀，2毫米开阀特别不稳定，电压不敢再加了，就是开阀问题解决不了

story66

再设计一个开关一碰就烧电路，这样电磁狗最容易变成死狗！
被和谐的时候就不能鉴定为狗只了！
大佬 那种推拉式电磁铁，用什么模块可以实现全自动啊，DC24V的

story66

看不懂 不懂

云豹sll-1018

牛逼啊，都是技术活

鑽狐

哈哈哈哈，

知足常乐1

只要电压稳定，电容没失效就与电路板无关，电容最好选闪光灯电容，而且也要定期检测容量是否下降和漏电和内阻是否变大，没条件测试就定期换，反正不贵

瞬间的永恒

感谢！电压比较稳定，恒压阀也没问题，我先换个电容试试，再搞几个闪光灯电容，废气可以不考虑，就是偶尔初速不稳定让人缺乏信心

Zhihua

只能用排除法了，怎么断定恒压阀没问题？别信那10%误差的表头。

Zhihua

也不能断定，只是凭感觉，阀重新收拾了，回压很快，放几天恒压也没变化，电压不稳的可能性更大，闪光灯电容尺寸都不合适，托装不下，换个450v820uf的试试，以前是450v330uf

mam

820uf，天啦…
我朋友用的不到300V电压，电容82uf，效果一样杠杠滴

经常修电脑

看到这里让我想起了一本书《完全图解 电工电子》，多年前学习兴趣很浓，可惜后来因琐事缠身没机会学习，终究还是一知半解就冲这画板子都能比过论坛95％的人

sll-1018

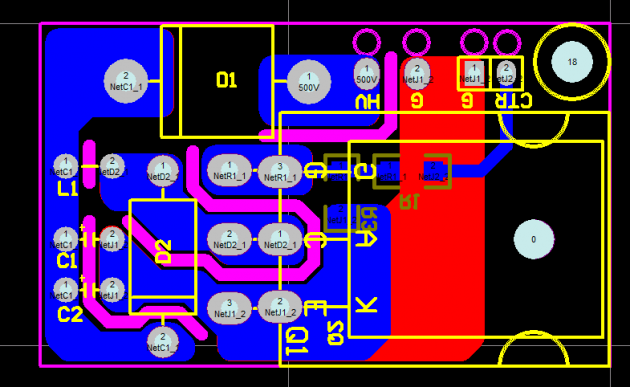

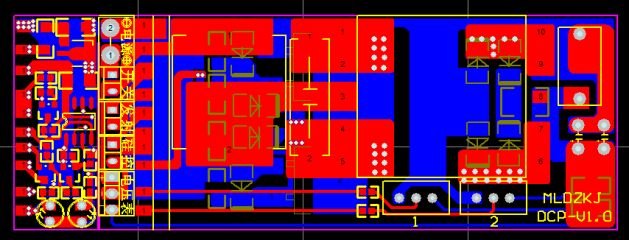

哈哈，看天书一样，现在电磁基本没商现在电磁越来越难搞了，准备从零开始自D一套，先从控制器开始，废话不多说，慢慢更新中。。。。
先把电路做完，打板去，然后调试。。



狗屁规矩

你这个搞出来有巴掌大了吧？过来人告诉你，完全没必要TO-3P的可控硅，TO-252完全足够。变压器也用不了那么大，EFD15足够。多圈电位器用2214(比3196小)…太多了。还有，不要上PCB图，不安全，仔细想
