请教89铩大神

cwd

我准备做的是下压  中折  这个板机结构也通用吧   防夹保险中折应该是用不到了
如果是說桶子雞的部分目前有其他比較趕的研究項目，有一點成品星期日提醒我拿出來給大家看看

cwd

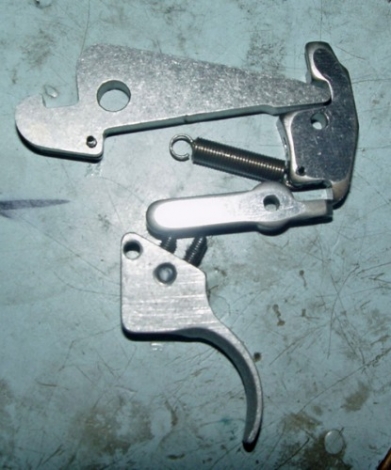

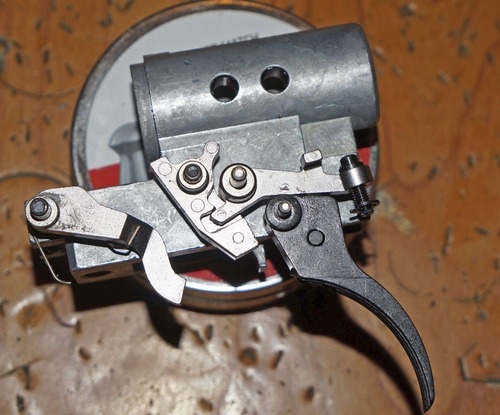

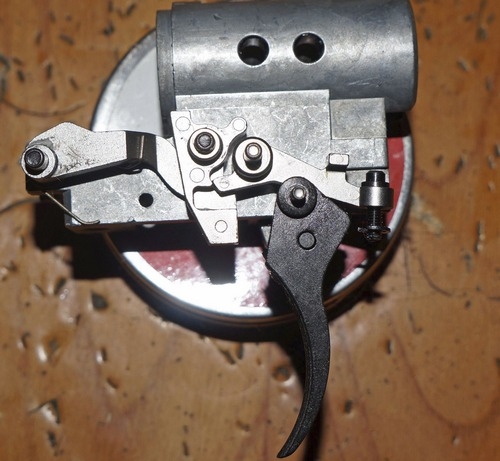

上几张图吧，很好理解，都是现代大公斤簧力扳机组，附带保险







89铩

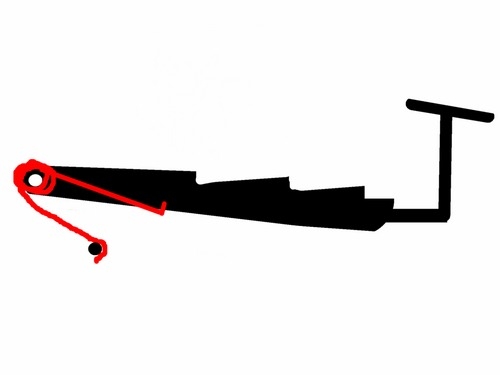

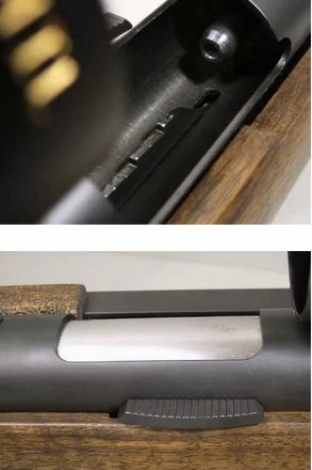

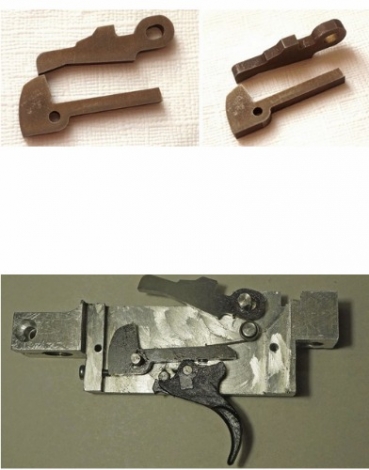

扳机最可靠的，最方便的是改进型513扳机阻铁组，加一个前防夹手保险，就不需要扳机保险了，这几个图我回头发这里

89铩

气缸厚度不影响出气口到管口的距离，，按你的29内径来说，加个3.6等于32.6，管头一部分车到8毫米左右，管头车O圈槽密封，伸入气缸堵头里，3毫米都不是问题

89铩

正装，理论速度会更快，负载小

89铩

支持，希望老狗发展起来

爱你洁洁

没有成品卖太难了，有空买个车床才可以研究研究

cwd

还一个问题  气簧正装与倒装  优缺点在哪  哪个效果更好

GAMO寮圭哀

以前你发的那个闭合式消音我看过图片   基本上没啥问题  机械行业的??

GAMO寮圭哀

随便玩玩  都是情怀  9
工字要扩容  大神以前说过的  扩一下更好  也jian?d?q

GAMO寮圭哀

非常感谢大神的回复   我是这样想的  跟座子链接那一截车一个实体圆柱镶进去  配密封圈   6mm恐怕是不够  这样加工最省事  也能保证缸体垂直跟镜面  精度可以控制的更好  板机组想做个带保险的  目前没有成熟的方案  大神能画个草图么

89铩

弹簧机匣，气缸，活塞等等的钢材最低要求是45#，并且调质过，尾顶和管身结合最少得两根横销，管出口处最好车螺纹，以便以后加配置调谐或消音

89铩

弹簧第一口气非常重要，亢余空间越小，气体利用率越高，初速越高

89铩

现代原厂大部分也就是1.5~1.75，1.8足够了，出气口缸底到管口，最好在6mm以内

cwd

???放心90kg内1.5mm都不会炸，我给工字25mm缸装过，按理压力应该比29高，但是工字缸太短现在换成35kg的了
