新仿了一下鹰单，有图的。大家看看，希望大家帮忙解决些细小的问题！

iolia1789

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要登录才可以下载或查看，没有账号？立即注册

x

登录/注册后可看大图

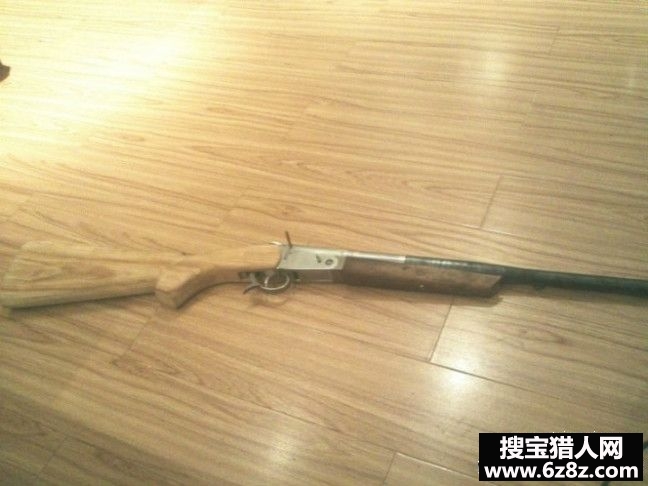

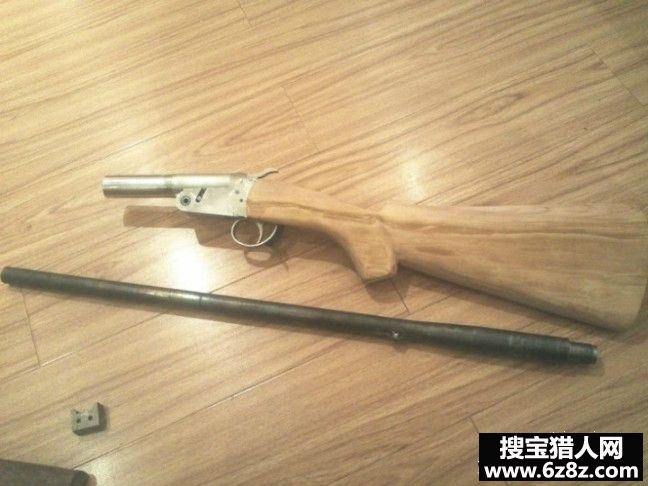

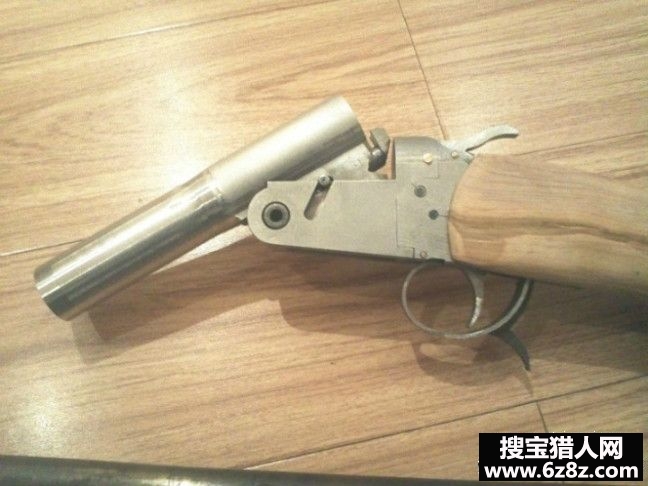

鹰单刚弄好，由于没有标准的完整图纸，所以很多地方都是自己慢慢摸索比较，反复安装配合后才得到的最后尺寸，最终还是顺利的安装在一起了。现在管子是丝牙连接，管子拧到位后内端面已经完全闭合在一起了，但外圆的端面却还有15-20丝的间隙。我用的是1.5的牙距，外牙是螺纹车刀拉的，但由于技术问题内丝牙就只能用23*1.5的丝锥攻了。但我这丝牙弄好后才看到坛里很多朋友说丝牙越小越细越好，那样的同心度最佳。而且管子的内外端面都能很好的接触，最多也就4-5丝的间隙。那么我的这个1.5牙距的能不能用啊？有些担心，生怕有什么安全隐患！！我的击针位置是正圆心，之所以这样加工是为了以后万一能弄到原装弹也能玩玩。现在都是用S1SDD做底，弹壳做偏心3mm，壳长70mm，外径18.8mm，内径16.5mm，主要没有16.8的钻头和铣刀。膛深75mm，多的这5mm做成锥度就是这个符号<。膛内径18.9mm，壁厚5.5mm。不知这样的尺寸是不是标准的尺寸？如果用原装蛋的话能不能放进去？管子不行，是以前在网上找的，主要是内壁太粗糙了，又没有好的方法让它光滑。现在想弄一根内壁光滑精密的内径16.8mm的管又没有门路。就将就这根管先用着吧！！

登录/注册后可看大图

蛋壳的问题：由于好多人都说用钢车蛋壳的话容易粘膛，胀壳。胀壳了以后由于壳子的壁厚越厚就越难退壳。所以铜壳和塑料壳比较好退壳。尤其是塑料壳。因为我用SDD做底，又是偏心的。所以买用过的塑料壳基本没用，因为打过的没地火啊!所以我就只能自己车个蛋壳的底座，然后钻偏心，用S1的SDD做底。用注射器针筒来做壳，用一次性的输液的小滴杯来做蛋杯。但12号的可以用20ml的注射器筒来做正好合适，可16号的就没有合适的针筒，因为没有15ml的注射针筒。在网上找了一下只有15ml的塑料离心瓶貌似可以，但外径只有18mm，而我的膛有18.9mm，放进去会很松的。不知道还有没有更适合的？

登录/注册后可看大图

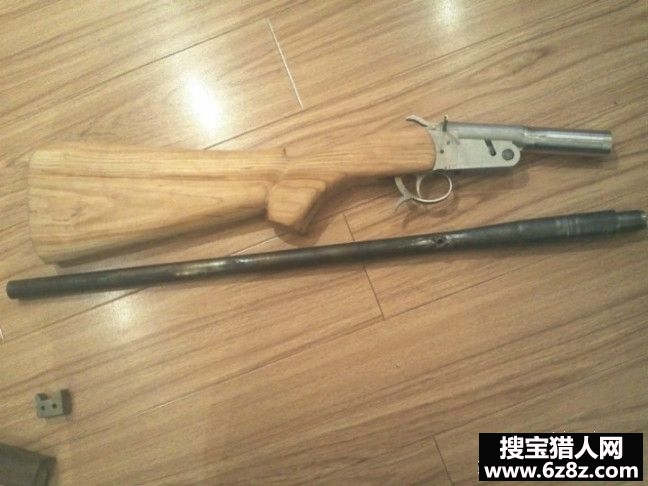

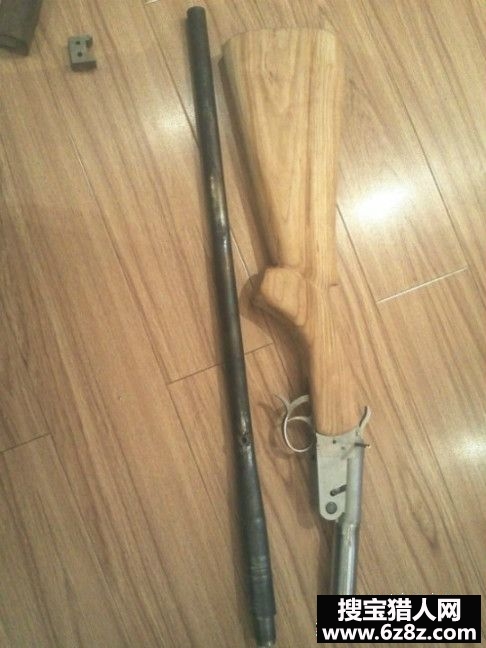

机头和托还没有好的固定方法，用加长的螺杆已经不现实了。主要是位置不合适！想问下还有没有其他的方法来固定，能告诉我下吗？！这个对于我来说现在是最大的难题了。

登录/注册后可看大图

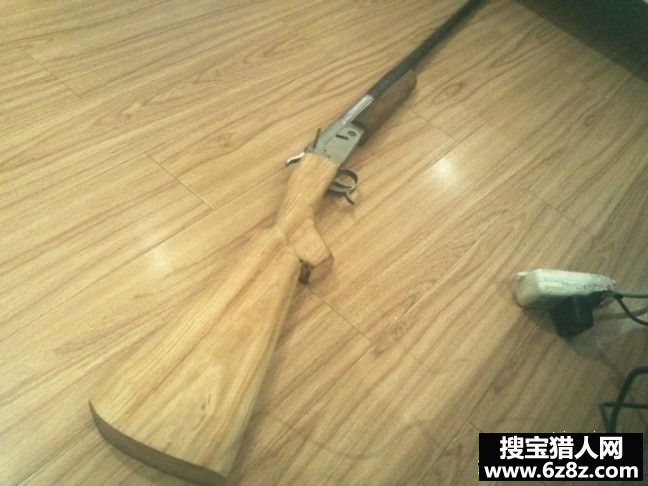

还想问下鹰单的闭锁弹簧用多大的合适，怎么才能让它固定不乱跑啊？我的这个弹簧是4.3mm的外径，0.6mm的线径。可以由于固定不好，闭锁扳动两下就跑歪了，就失去作用了。所以我就没用弹簧了。还有16号用s1SDD做地火，长70mm，打3mm的铅珠还要加多少药啊？用s1弹做地火是钻的偏心，击针头我从2.5mm磨到1.2mm了，是偏2.5mm还是3mm？还有就是护木挂钩是焊在管子上的吗？有没有什么具体的焊接技巧？我是用316不锈钢弄的。挺重的！虽然后坐力小了，但不太好快速瞄准啊。

登录/注册后可看大图

附件

登录/注册后可看大图

帅帅

做的真好.楼主牛人啊

龙逆天

其实我很低调，在这里就不作任何评价和意见！

gratful

瞄准到是比较合适的，不影响什么。就是长了点。托还没抛光处理的，这只是毛坯

hrq456

托的角度不对吧。你能瞄准？

静思夜

那么现在解决了吗？兄弟！如果解决了能帮忙下吗？

黑心鬼

做这个真不容易啊

122284197

钓鱼的就别折腾了，东西完善后就拿到森林公an那里了，等到下雪了准备除猪患的。到时上些猎物图吧！细节就和版块里的大同小异。地球人都知道。

yinhezixun

牛人啊,这东东巨响,不敢玩,呵~~~~~~~~

qq273580105

分解了上图看看

liuxiao30

牛人啊，好工艺啊

jjp1

细节就不上了，拆着累啊
