科技普及贴:详细讲解m700的预抽壳。

[复制链接]

该用户从未签到

中国打猎,中国狩猎

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要 登录 才可以下载或查看,没有账号?立即注册

x

众说周知,m700的预抽壳,是很有意思滴。




详细说明以下:

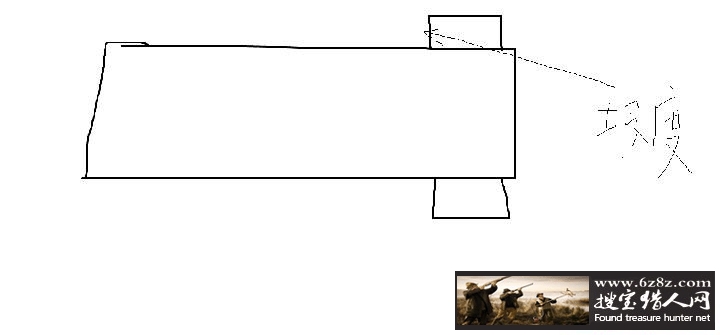

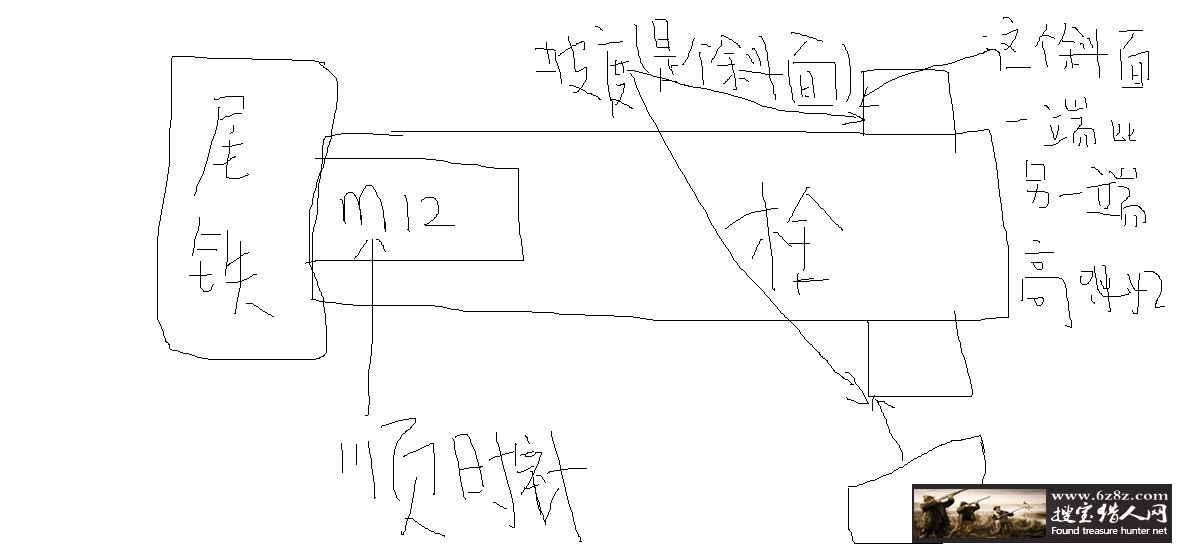

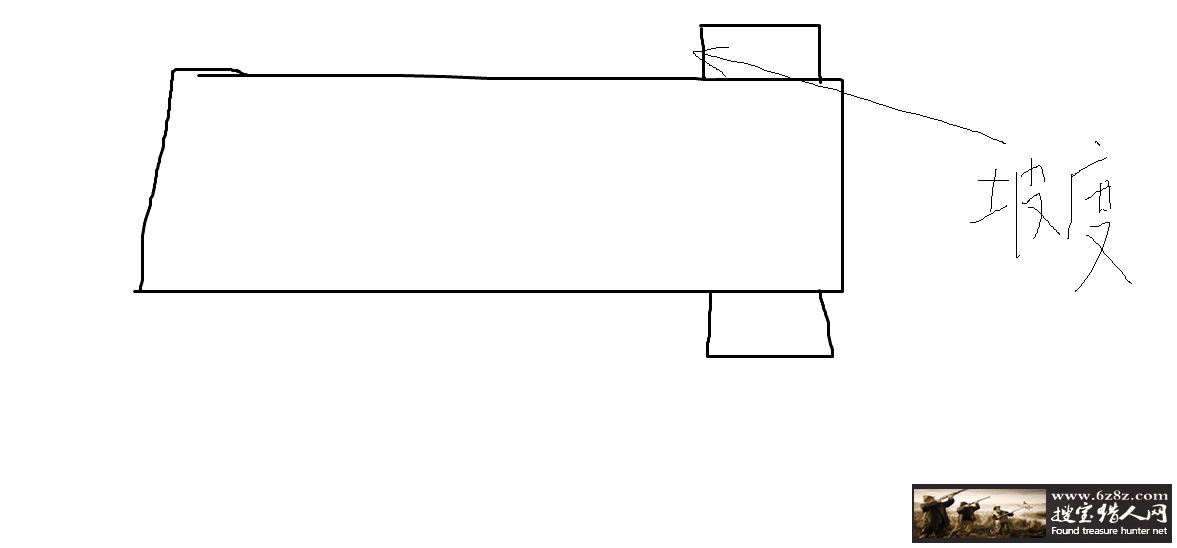

击发完成后,GOU栓旋转90度。这个时候,要完成压缩弹簧和预抽壳。其中尾铁和栓的接合是用螺栓接合的,其中螺栓用的是顺时针m12螺栓。栓前榫有一个很小的坡度。m12螺栓粗牙牙距为1.75mm,旋转90度,即四分之一为0.442mm。所以,前端凸榫此处一端比另一端高0.442mm。同理,在机匣上面也有一个反向的坡度。




[local]1[/local]





1:击发后,螺栓和尾铁处于放松状态。栓前榫处于紧密接合状态。


2:旋转90度,螺栓和尾铁处于禁锢状态。栓前榫处于放松状态。

回复

使用道具 举报

 成长值: 482900

该用户从未签到

回复

使用道具 举报

该用户从未签到


看了图是更不懂了,但还是谢谢楼主

回复

使用道具 举报

该用户从未签到


哇塞这图有跟没有貌似没有区别

回复

使用道具 举报

该用户从未签到


不错!!!!!!!有学术精神!

回复

使用道具 举报

该用户从未签到


这个图,不知道幼儿园小朋友画的会不会比你好些

回复

使用道具 举报

该用户从未签到


有钻研精神 呀! 实现中华民族的伟大复兴

回复

使用道具 举报

该用户从未签到


哥 你敢不敢 再画的漂亮一点儿

回复

使用道具 举报

 成长值: 482900

该用户从未签到


看得头晕 对不起,您的帖子小于 12 个字符的限制,请返回修改。 甲:你最想为祖国做什么?乙:移民,不给祖国添乱!。。。甲:你认为爱国的最好方式是什么?乙:移民,去给万恶的帝国主义添乱!”

回复

使用道具 举报

该用户从未签到




登录/注册后可看大图



登录/注册后可看大图



回复

使用道具 举报

该用户从未签到




登录/注册后可看大图



登录/注册后可看大图




回复

使用道具 举报

 成长值: 482900

该用户从未签到


没图看不懂的

回复

使用道具 举报

该用户从未签到


没图说不清楚啊

回复

使用道具 举报
