下了个小KOU栓的图，发现有点问题，来请教高手

星☆雨


登录/注册后可看大图

小口栓.rar (122 KB)


登录/注册后可看大图

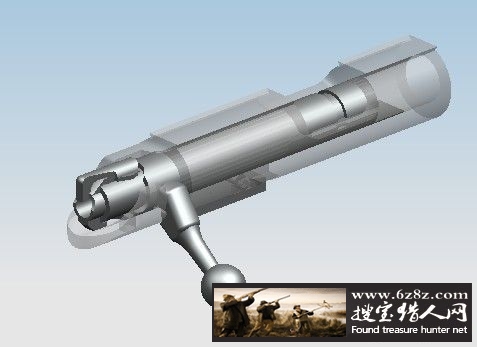

请问这是哪款狗狗的栓？


登录/注册后可看大图

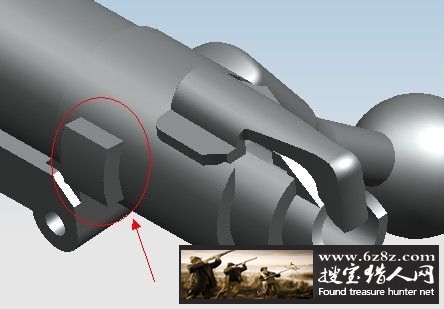

如图红圈内那个小方台是做什么用的？  图纸装配后这个方块看不出有什么作用，还有就是它是在套筒内的，所在位置根本就不合理





实体图我也发上来了，希望有懂的高手能帮手修改一下这图纸...

ouer123

是不是也是个闭锁块啊

大水牛BB

屄有缝，有木有！？懂不懂？！~
另回楼主，这个还真不懂，问问大师吧，......

stonys

是不是也是个闭锁块啊。

黑咖啡

呵呵，我的爱好只是画画图而已，平时无聊找把出来画画，压根没打算做呀...咱是胆小鬼，不做违法事

iStory

Autodesk Inventor 2012能打开吗

泡泡小新

栓套下面有个槽，进去后有个圆槽，你可以参考一下T型

bakkey

你不懂把，你好好看看，那个栓里面有槽的，那个和拉柄都是闭锁的

gdvip

不知道你的图和我下的这个一不一样哦。。。。能发上来分享一下吗

神仙姐姐

兄弟，你下载后打开看看，保险销有点问题，好像不配套的.....还有就是啦栓那个方块，看图里面如果有这个方块的话，那栓套根本就进不去

blueii

l楼主..看着你的头像...兄弟我..忍不住要.... 1111111111111

sharpgun

我还是有图， 就是找不到加工的地方！！！

cg678

实体图没有错......

喜多多

忘了说一下了。不知道发到这里对不对，如果不对的话，烦劳版主动动手帮忙移一下
