自D家用电火花机

sinxyz

一直对于钢锯条、圆钢棒、白钢刀钻孔，钻头截断很是头痛，看见网上有简单的电火花机

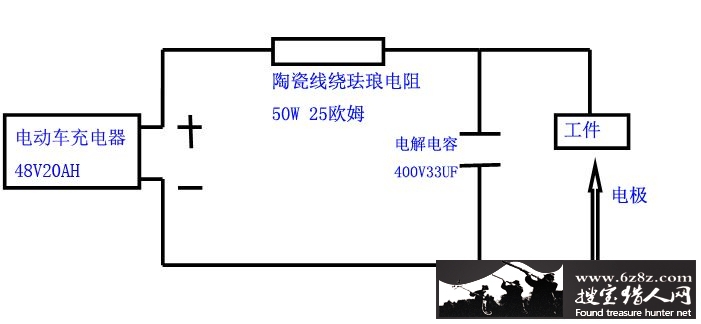

电路图：
[localimg=687,317]01_00_%E7%94%B5%E8%B7%AF%E5%9B%BE.jpg[/localimg]
所需配件详解：
电动车充电器48V20AH


登录/注册后可看大图

被漆陶瓷线绕珐琅电阻 ZG11 50W 25K欧姆


登录/注册后可看大图

电解电容400V33UF  -40+1050c


登录/注册后可看大图

但是刚用一会，溶解深度在0.1MM左右，电容就开始发烫，是手都没法摸的那种烫，一端开始鼓出，断电后有烟冒出，有刺鼻的怪味，如图：


登录/注册后可看大图

请问高手解答，是电容规格不够么还是什么原因？？？？
在线等，万分感谢！

附件


登录/注册后可看大图

2022-12-28 21:12,下载次数: 0


登录/注册后可看大图

普洱茶d

新手进来学习一下

pcpwang

没的图片出来看不到呀

liustart

电子的东西，我最熟！可惜没法看到图，打消了回帖的念头！

凡人狗

你的图怎么一个都看不见

伤过的心

我们这些不懂电器的，一点也不懂。

电池

学习啊、、认真学习

江湖瘪三

这是技术贴一般人很难搞懂

BlackSummer

你有吗，分享一下，感谢？我这个用还是可以用，但是就是不知道怎么去改善

yingouqlj

[img]


登录/注册后可看大图

[/img]以前别人发过的。我试下能发不

yinhezixun

非常抱歉，今晚的网速不咋的，后来补图了，应该可以的
根据XD们的建议我又搜了下无极电容，如下图，规格为300UF，450V，可以吗？
附件


登录/注册后可看大图

2022-12-28 21:33,下载次数: 0


登录/注册后可看大图

心只有之

你的电路图跟之前别人发的不一样哦

kulang

用这种电容可以吗？我见网上很多人都是这种：
我用的这个电容很危险么，我就试验了一下，就是要发现问题然后再去更改，不去实践永远不能成功
无极电容需要什么样的规格呢？某宝输入哪个关键字啊？？
附件


登录/注册后可看大图

2022-12-28 21:28,下载次数: 0


登录/注册后可看大图

230394869

其实对于不是太厚的特硬材料用电解还是不错的！

yman9

用这种电容可以吗：
