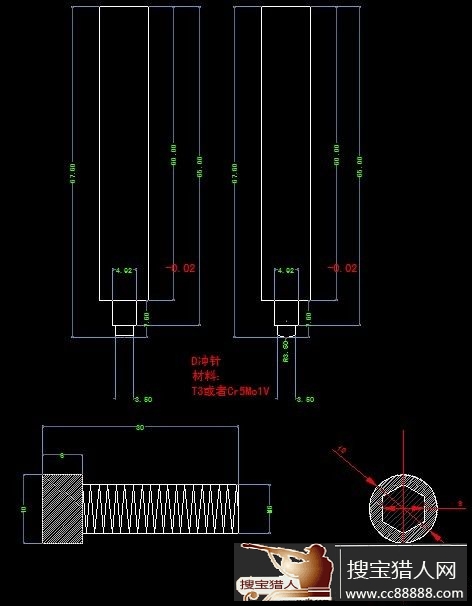

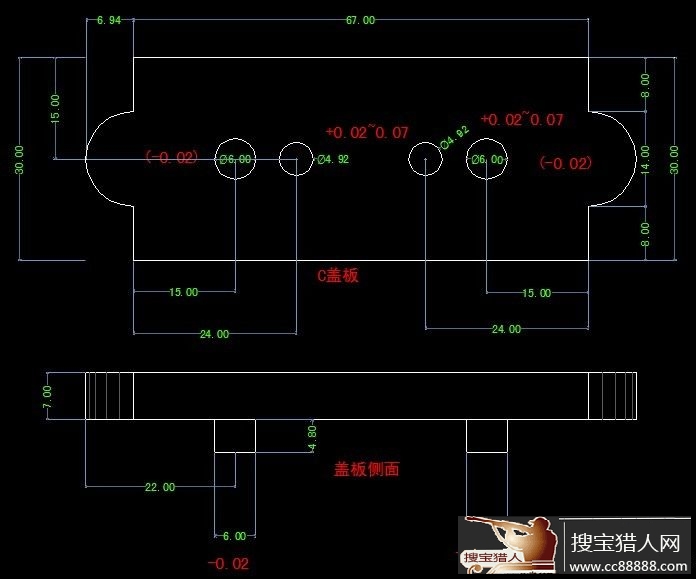

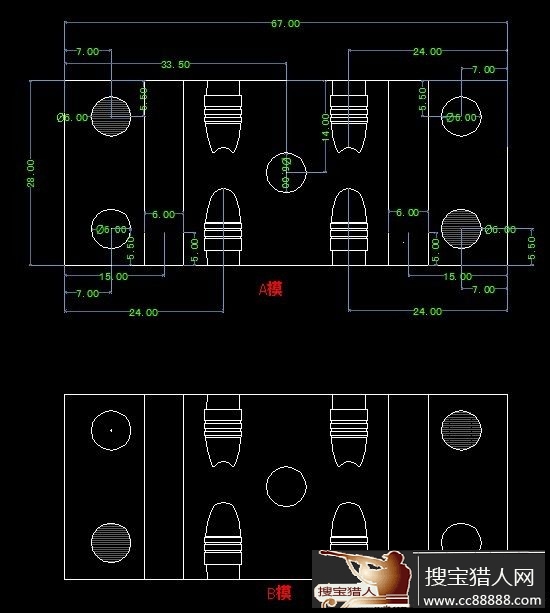

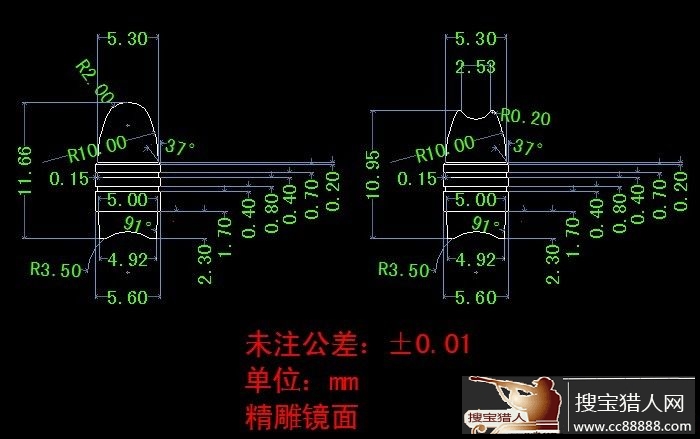

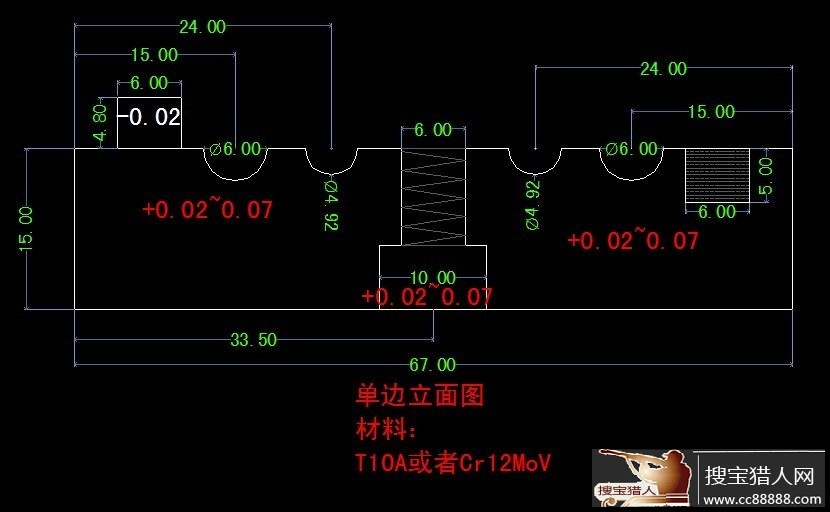

5.6 ,5.5通用xiaokou迷你母鸡1出4付标准CAD设计图！

kevin0426

图纸我已经拿模具加工坊，确定可行数据无误，待加工!
图纸可以用CAD2008或以上版本打开，尺寸已经全部标注。
附件


登录/注册后可看大图

2022-04-12 14:13,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

2022-04-12 14:13,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

2022-04-12 14:13,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

2022-04-12 14:13,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

2022-04-12 14:13,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

2022-04-12 14:13,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

5.6,5.5通用小口迷你母鸡1出4.rar (162.06 KB)
2022-04-12 14:13,下载次数: 0

寻找你

？？？？？？？？？？？？？？？？？？？？？

woxiangyaogouli

你的5.6母鸡下蛋了没？

klxia

图纸有可惜我们这没人做啊。。。。。。。。。。。。。。 本文地址：http://www.soubao20.com/thread-51519-1-12.html 内容来源：搜宝猎人（http://www.soubao20.com）

huandream1

我觉得这个可以精了 实在是毁三观啊！刚刚和女性朋友聊天，被她一席言论雷的外焦里嫩的 “现在谁还用黄瓜呀，土不土，现在都用山药呀，更粗！更长最大的好处是削皮过后自带润滑剂，感觉更好，黄瓜哪有山药那么贴心！”

resoo

不错啊，，能自己画，，我用个CAD都头疼，，还不如自己用笔 实在是毁三观啊！刚刚和女性朋友聊天，被她一席言论雷的外焦里嫩的 “现在谁还用黄瓜呀，土不土，现在都用山药呀，更粗！更长最大的好处是削皮过后自带润滑剂，感觉更好，黄瓜哪有山药那么贴心！”

ac2004

自己参考着画的。

小七哥

顶楼主，，，，楼主从那翻出来的 实在是毁三观啊！刚刚和女性朋友聊天，被她一席言论雷的外焦里嫩的 “现在谁还用黄瓜呀，土不土，现在都用山药呀，更粗！更长最大的好处是削皮过后自带润滑剂，感觉更好，黄瓜哪有山药那么贴心！”

fenglipiao

5.5的12线管都可以啊，模做好有点公差的，压模时有一点膨胀度，出DD可能会大于5.6

max007158

好东西，我顶你啊

bananason

好东西呀。就是没办法做。

daxiang800

见过标准的xiaokou径弹最大的直径好像是5.74mm,还有5.5气狗弹的弹尾直径是5.7mm.你这图纸确只有5.6mm.不知道适合什么管子用的.

phantomsr

我试了可以下载的

焊线

怎么不好下载啊，奇怪了
