发现坛子里好多老哥开始注意电磁阀这个东西了，在上一贴也有老哥让我整理一贴把图和文字对应起来，一直没时间，刚好今天请了个小假

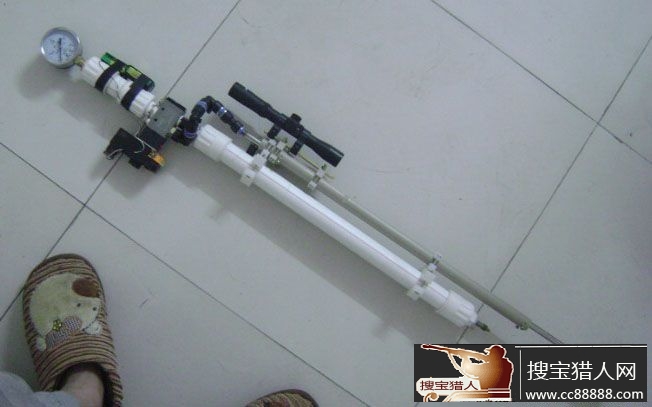

先上完成图
说原理，首先要保证新手入手既会
原理一定要懂的，电磁阀可以手动开阀，也可以用电池来开阀
开阀原理很简单，都是引导高压气体来推动阀芯开阀，也就是说如果你能打到1.4MPA那么就会有1.4MPA的力来给你开阀，不是用线圈产生的磁力和手劲来开阀的，这点要注意，灭火阀就完全要靠外力来开阀了
建议你用电池来开阀，电磁线圈有12V的，用两个9V的电池来开阀，吹的稳定性完全取决开关，如果使用微动开关，那么 吹将会变的非常稳定，除了后座力，没有灭火阀击阀时的震动与电磁阀手动开阀时的不稳

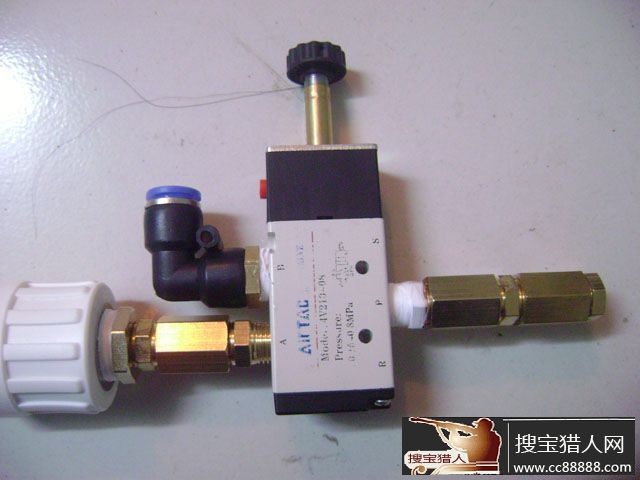

A 接大气室
B 接吹管
P 接小气室
R 堵上
S 可堵可不堵
现在，A和P相通，也就是大气室和小气相通，按下红色按钮后，A和P断开，B和P连通，也就是，大气室和小气室断开了，小气室给管供高压气体，松开后，复位，大气室给小气室加气
这个图只是个原理图，试验用的，其中的阀我已经换成好一点的阀了，24块哦
所用到的元器件

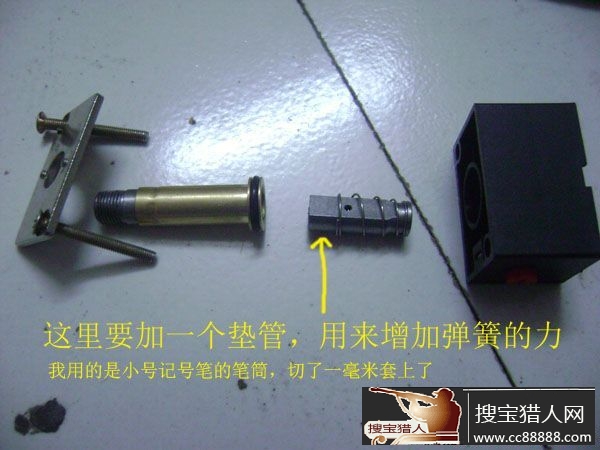

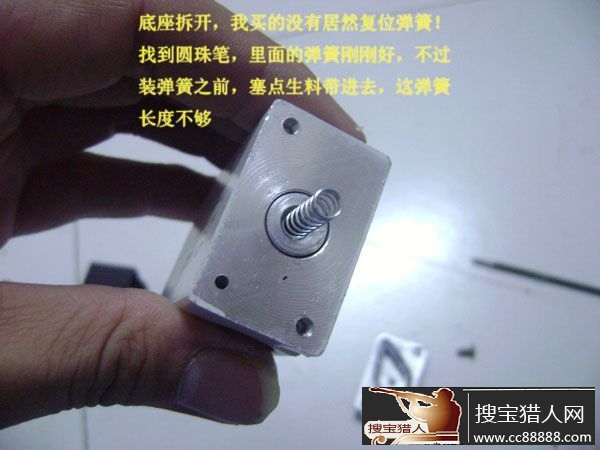

电磁阀4V210-08 二位五通 G1/4 接口2分
我换成后来买的二十四块的（黑色）12V电压
气室
PPR管材 32*4.4MM
我买了四米，别人不零买
两头用 PP-R接头 PPR内牙直接32*1/2
大小气室一共要四个
堵头 1/2塑料堵头，钻孔8MM上摩托车气门芯，堵头内外都要加橡胶垫，没有橡胶垫就用气桶上气管切一小节下来套气芯上，一定要用螺丝上紧，如果找不到气芯，TB有买，好像是缘来的店里面
大气室 小气室与阀连结 以下按顺序连结
奇爱牌优质 压铸补芯 M1/2"*F1/4"
奇爱牌铜对接 铜对丝 M1/4"*M1/4"
奇爱牌铜接头 六角通心F1/4"

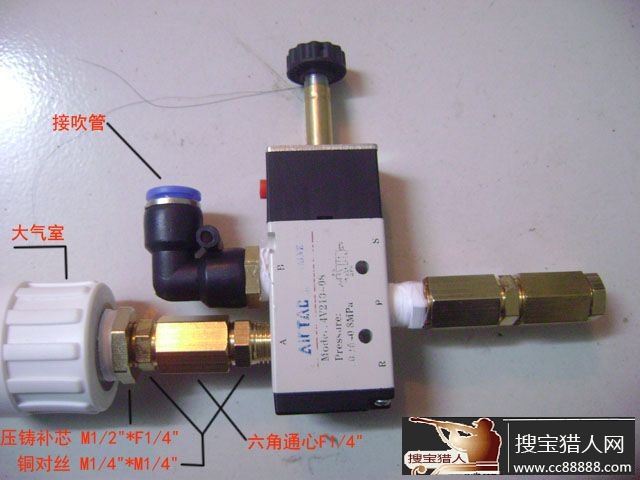

下面上一张联结好的图
这个顺序是把气室1/2的内丝转到1/4的外丝并加长，如果不加长，别的接口会受到影响，但是，铜六角通心不可用大力！劲大了就裂开了，如果出来玩被jcss看到了只要一用劲这个通芯就完了，发根烟什么事都没有了
当然这个通芯也可以换成气动活接，可以很方便的将它拆开和组装
阀出气口与管
我做得简单了点
气动接头PL L型螺纹二通 PL10-02 2分口径 插外10气管
然后三个弯头上去用外10的管连结上
