全部准备材料如下：
1 10的快接公头一个，3mm螺丝一颗，小弹簧一个，橡胶片一个
3mm螺母一个，9mm和4mm麻花钻头各一个。
2 手电钻一个
3 外径27内径19的减震管一条--此为气室。
4 0.5Kg的干粉灭火气阀门一个
详细做法如下：

附件

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

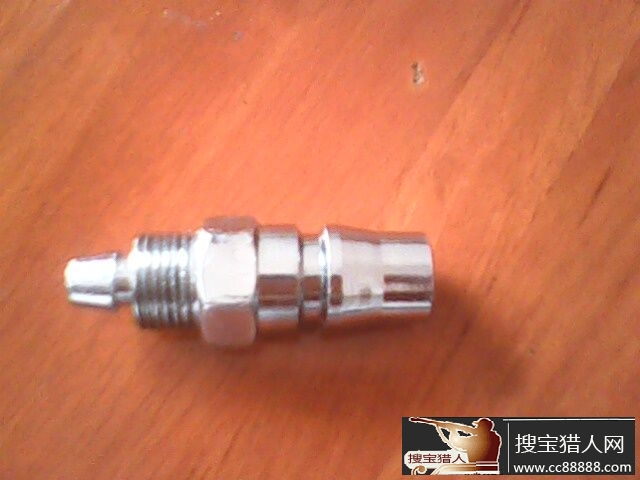

公接头一个

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

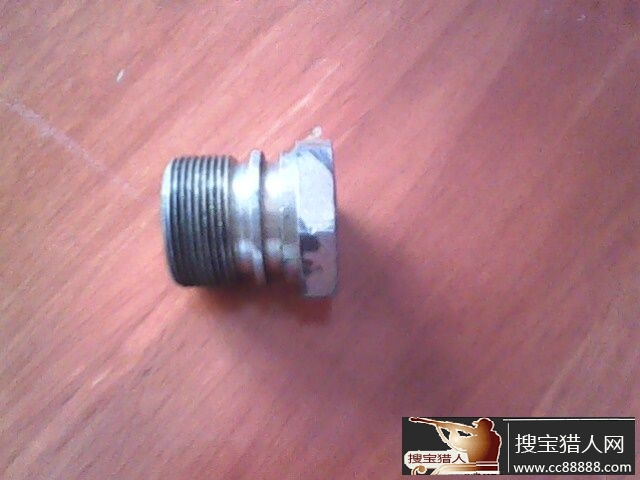

减震堵头此款有两个O圈槽的

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

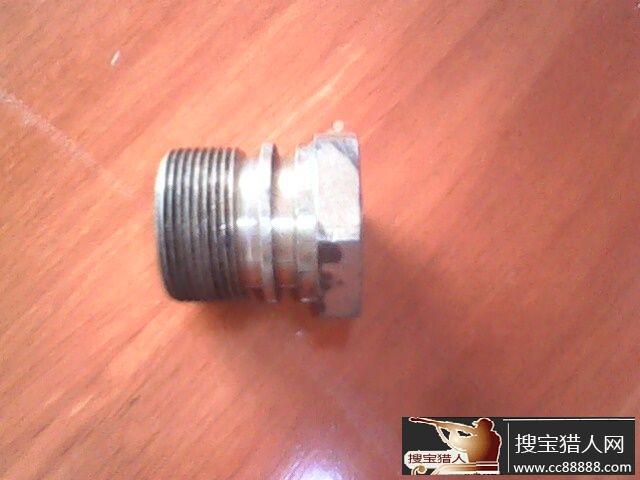

前头钻9mm的孔攻10的牙深为堵头的2/3 另外1/3钻4mm的孔钻通

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

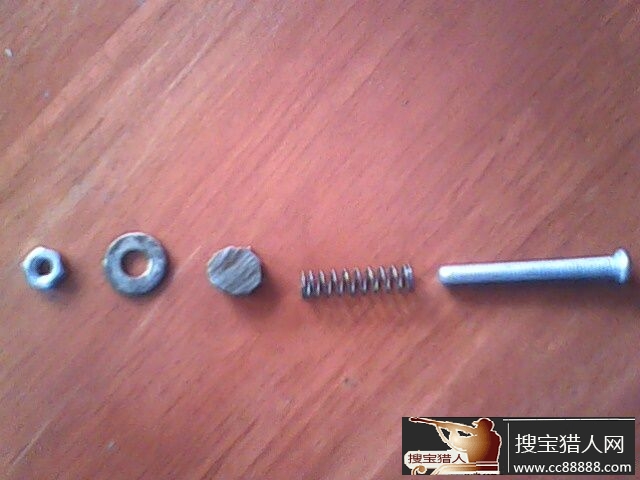

材料：3mm螺丝小弹簧橡胶片小垫片 3mm螺母

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

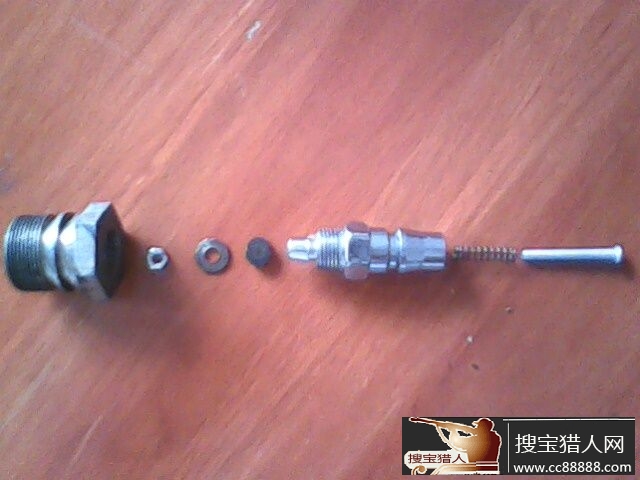

安装顺序螺丝要穿过橡胶片

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

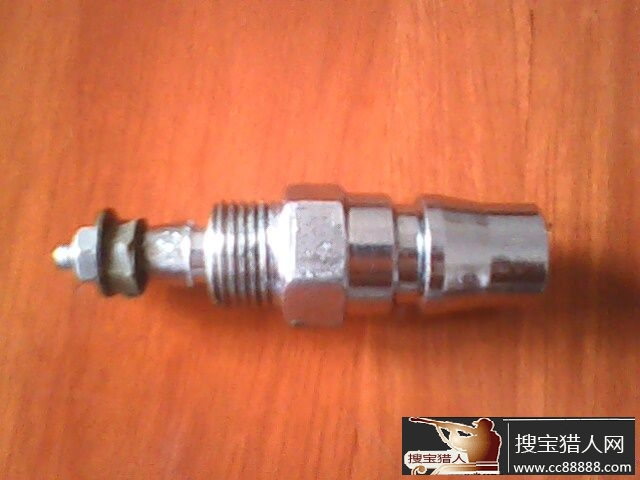

安装好后模样

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

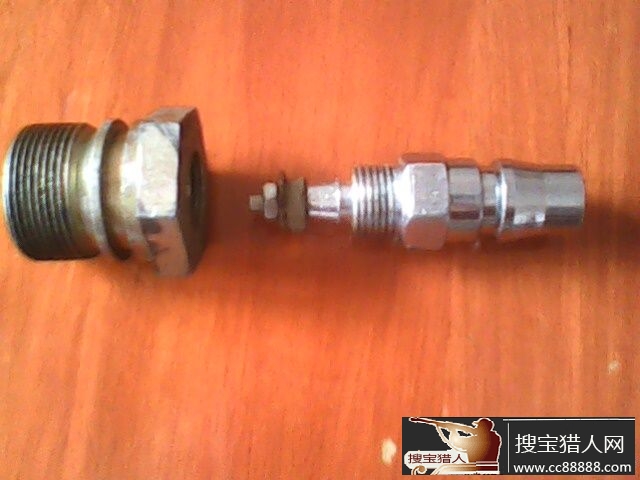

堵头与快接公头连接

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

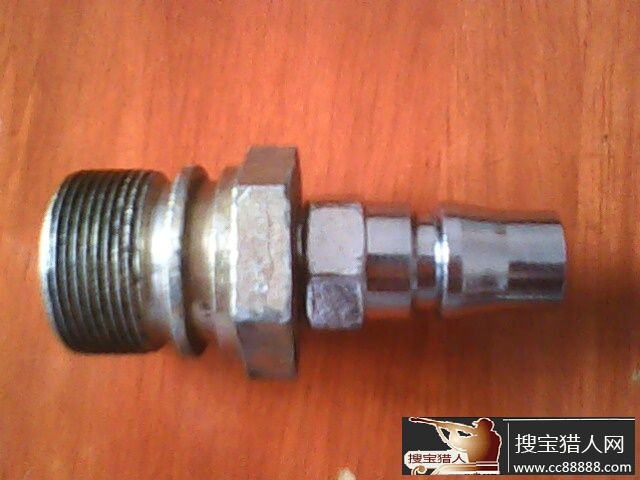

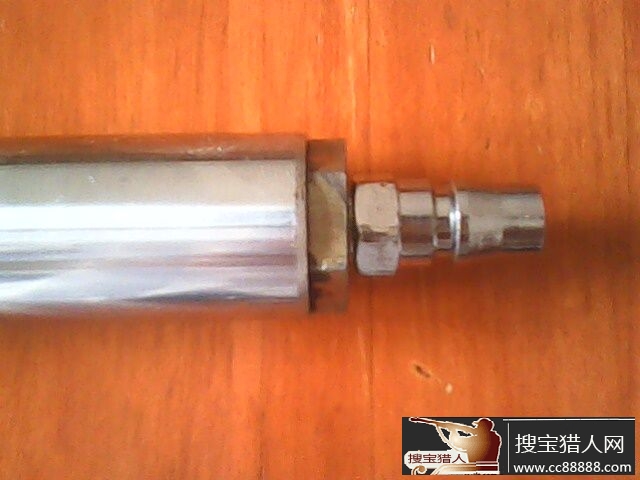

连接后模样

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0
堵头上O圈后连接上减震

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

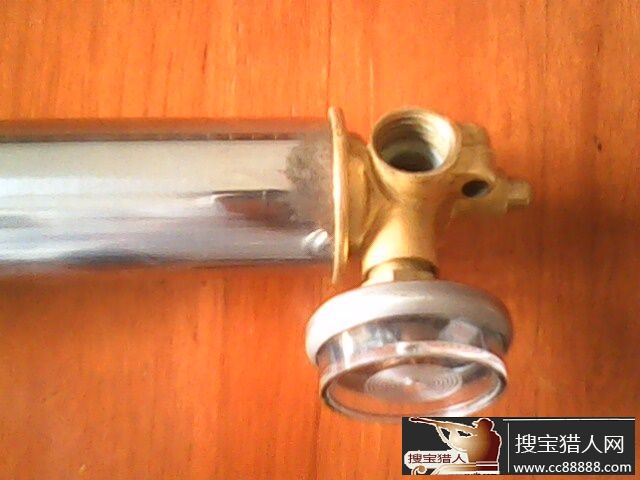

阀这头上车床车丝牙与阀门连接

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0
减震管外径27内径19 截后长53厘米可用

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

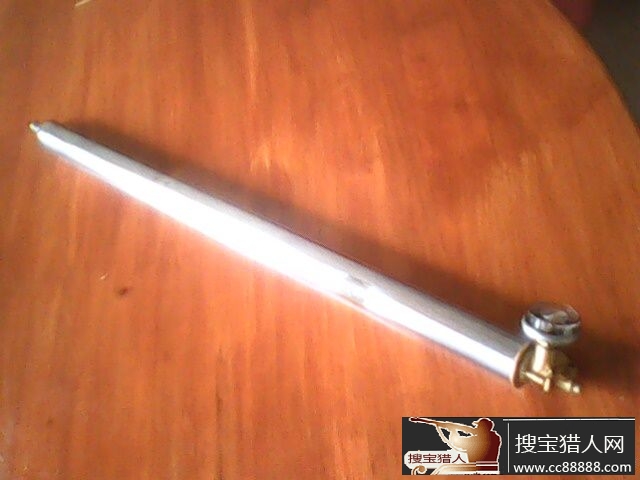

全部连接好后

登录/注册后可看大图

2022-06-03 19:14,下载次数: 0

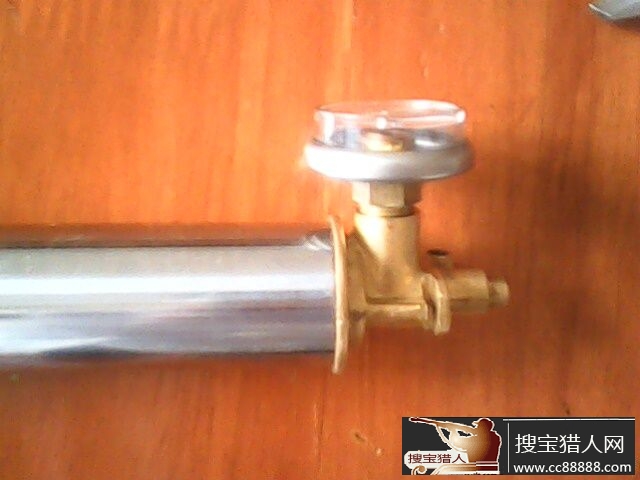

现在的气室耐压很好
