今天帮朋友做了个夜视瞄,续"小树林偷拍"之后应各位兄弟要求,开个夜视瞄图文详解的帖子,.
这一年多时间里,断断续续的D了4,5个夜视仪,都不算很成功,要么体积大了,不好装在狗上,要么效果不理想,很多东西买来一试,不合适直接丢家里,冤狂钱没少花,前前后后花了不少于4000大洋.就当做是研发成本吧,现在终于搞成一个比较成功的,成本也比较低的,发给大家分享一下.让大家少花冤枉钱,稍后我会总结在实战中他的优点和缺点.

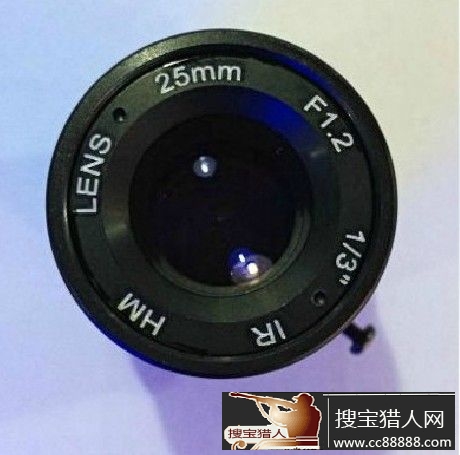

1,镜头,以25MM镜头为列,可观察30米内的兔子,野鸡,之类的小动物,50米内看狗大小的动物.选50毫米镜头则要远一倍的距离. 镜头毫米数的选择取决你的夜视瞄能看多远.一般来说镜头毫米数越大,放大倍率越高,但视野和范围就越小, 画面越容易抖 , 所以并不是看得越远越好.我个人感觉25MM镜头,非常实用.,相当放大三四倍这个样子. 如果只是当夜视仪用,选变焦的镜头也是不错的选择,.还有一个就是通光量, F1.0的最好,也最贵,实在找不到就用F1.2的.(F数值越小,通光量越大,夜视越好). 还有就是用25镜头看5米内会有点模糊 ,如果是近距离的可以选择16MM镜头..

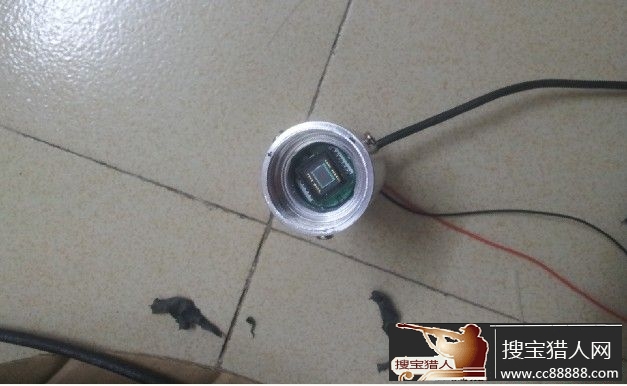

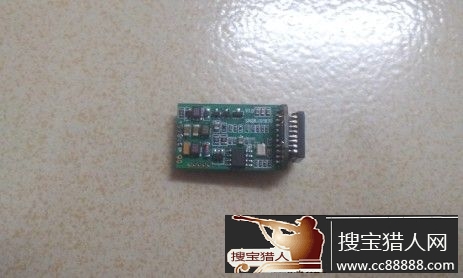

2,迷你十字线CCD板,主要是它的体积小,而且宽18MM,和一个强光手电的宽度一样,要带十字线才能当瞄用,要不然只能当夜视仪用了.一共有四根线,两根是电源,一根是视频线,还有一根是菜单线(用来移动十字线和调色彩的).菜单里可以通过电子快门功能来调整CCD的通光时间,通光时间越长夜视效果越好,但拖影越严重.通光时间越短,可间隔25分之一秒钟拍摄高速移动录像

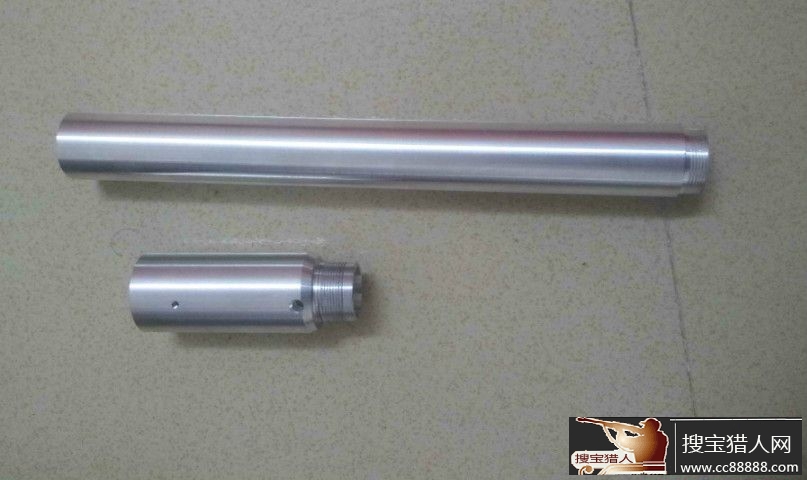

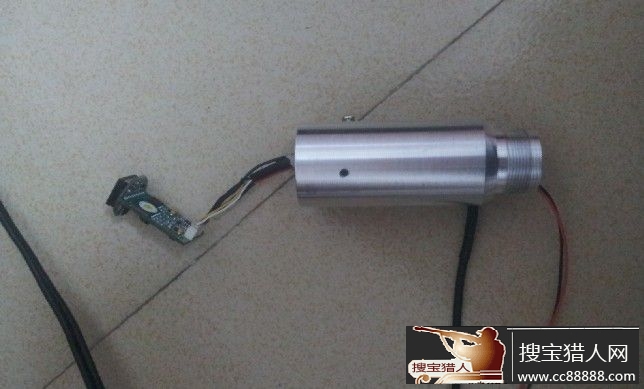

3,五金壳,结构很简单,可我一个门外汉,真的不好搞,外壳车环了好几个,交了不少学费.其实外型和手电筒一样,主要分为两部分,前头部分先量好CS镜头座的尺寸,牙距,画好固定板机的图结构图纸,这个就不多说了,等下上图就知道了,后面一部分更简单,和手电的外壳没什么大的区别.后面的开关直接用C8手电尾部开关搞的.

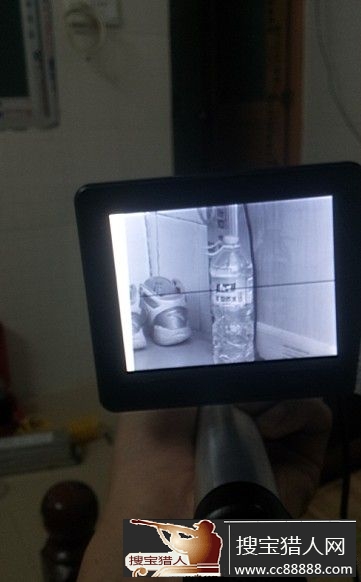

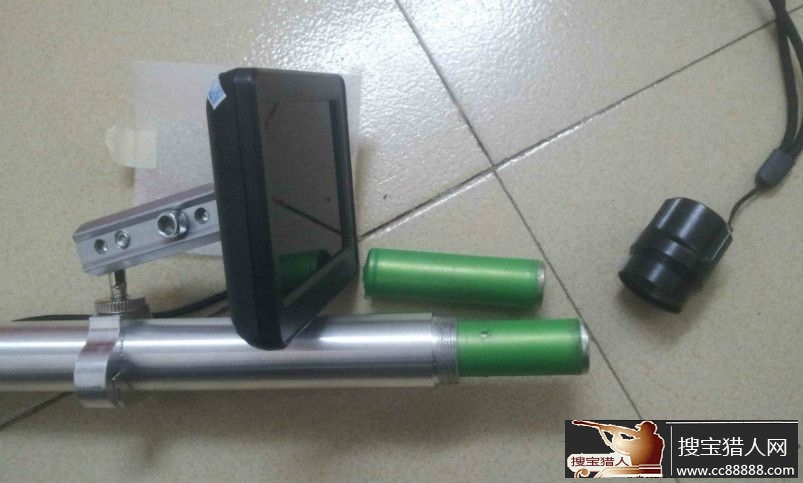

4,显示器,有钱的就可以用单目显示器(高清的都上千元),没钱的就和我一样,用的是3.5寸车载显示器,可以加个屏幕放大取景器,看起来就像是看电影一样.遗憾的是屏幕放大取景器都是3寸的,和3.5寸的显示器搭配起来不是很完美,而且屏幕放大后会有些颗粒感.但绝对比同分辨率的单目显示器看起来爽.
5,红外调焦手电,有钱淫就用激光的,没钱的就用几十块钱的红外手电,要调焦的用起来才爽.红外灯分为850的和940的,850的手电从远处看会有个红点,像个烟头一样.940的没有,但效率只有850的一半.我个为用的是850的,因为显示器本身就漏光

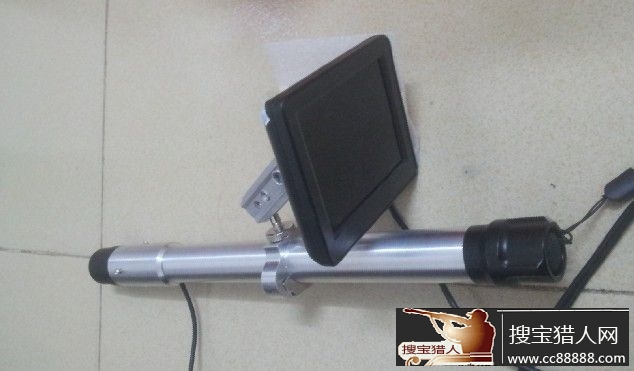

6,最总结一下,之前有做 一个短的,放的是短的18350锂电池,用的是5寸显示器,全长只有25,缺点是18350电池不好买,而且还贵,续航能力三四小时这样,5寸显示器虽然是高清的,却太大了,而且是16:9,画面,图像有被压扁的感觉.现在做的这一款,放的是三个18650电池,续航能力十个小时左右.但又太瘦长了,加电池有一斤左右,续航能力十个小时左右.在实战中从远处看有会看到显示器的亮光,如果在灌木草丛里,近处有东西挡住红外手的光的话,图像会有反光,远处的就看不到了.打仗是不行,打猎还是不错的,打老鼠特爽.而且可以加车载显示器就可以录像了.
