DIY过桥（简单易做）

pyemail

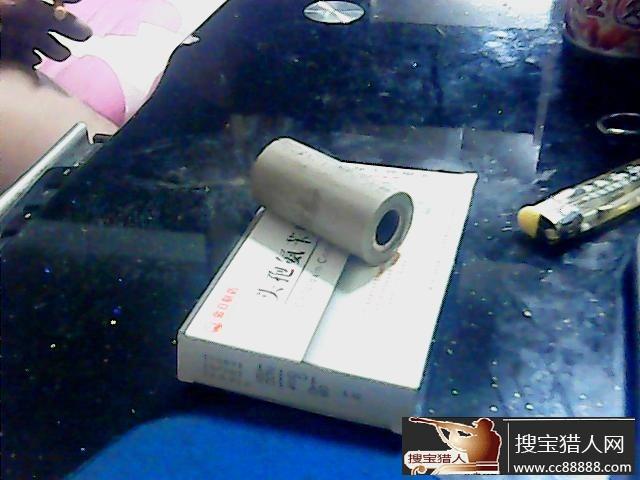

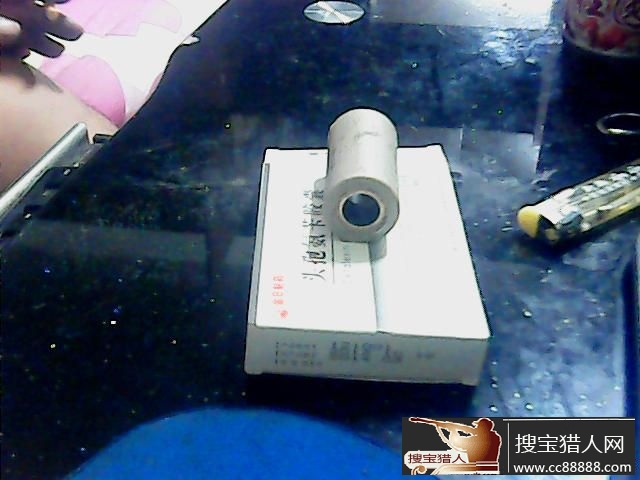

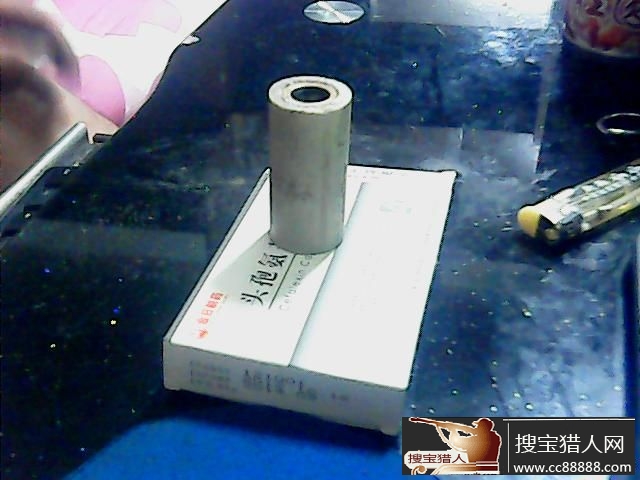

两个巴马阀加一截25的PPR热血管，巴马阀刚好可以用力挤进25的内管中，上520就OK！适合上抱蛋或加线管！
附件


登录/注册后可看大图

图片 001.jpg (43.76 KB)
2022-04-18 22:05,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

图片 002.jpg (44.78 KB)
2022-04-18 22:05,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

图片 003.jpg (44.9 KB)
2022-04-18 22:05,下载次数: 0


登录/注册后可看大图

猎小鸟

顶顶顶顶顶顶顶的达到

好这口

走过、看过，学习中
本文地址：http://www.soubao20.com/forum.ph ... amp;extra=page%3D12
内容来源：搜宝猎人（http://www.soubao20.com）

魔王

kj bh v.j bl/ lkjb nikn

风雨衣行

楼主，牛逼的很
本文地址：http://www.soubao20.com/forum.ph ... &extra=page%3D8
内容来源：搜宝猎人（http://www.soubao20.com）

小吹说事

谢谢分享 正缺这个 学习学习

小吹说事

谢谢分享 正缺这个 学习学习

钓你胃

aaaaaaaaaaaaaa

sblr

大瓶-----小瓶------过桥--------可以用工业头转8mm软管-------这样投资小-----见效快大瓶可以不用买，直接去气站加--------一切搞定。可以加8mm的快速接头，如果有1升小瓶，就更加方便快捷。还省力气。 本文地址：http://www.soubao20.com/thread-50992-1-7.html 内容来源：搜宝猎人（http://www.soubao20.com）

乖乖龙

仁兄太有才来自: Android客户端

aszx奇兴

#在这里快速回复#是否试过...安全性如何啊...好不好 本文地址是否试过...安全性如何啊...好不好 本文地址：http://www.soubao20.com/thread-50761-1-2.html 内容来源：搜宝猎人（http://www.soubao20.com）：http://www.soubao20.com/thread-50761-1-2.html 内容来源：搜宝猎人（http://www.soubao20.com）

飞鹰猎人

我想问一下，外16內5.5的线管怎么用这个？来自: Android客户端

最爱维X宝贝

设计者设计时应该考虑好了且市场也认可了，我建议太多牛人还是尽量不要乱去DIY，除非你确实比较专业

黑山老道

真正的低成本啊，高手！ 小时候，最痛苦的事就是睡觉梦见找厕所，最最痛苦的事呢，就是厕所尽然找到了

saxf

用旧手机山寨机自制简易夜视仪   [复制链接]
高精密耗材生产
TA的每日心情
开心
2022-5-14 12:11
签到天数: 10 天
[LV.3]偶尔看看II
9
主题
27
帖子
6561
积分
中级会员
买家信用阅读权限180
发消息
电梯直达楼主
发表于 2014-2-19 13:21:22 | 只看该作者 |只看大图
教你如何用旧手机，山寨手机自制简易山寨夜视仪。
原理：摄像头上的传感器和人眼不同，人眼对可见光的视觉范围的光的波长在400nm-780nm 不在这个范围的光称为人眼不可见光，而摄像头上传感器的接收范围就比人眼的范围要大点，我就是利用这个特点来制作夜视仪，因为红外发射管发出的光人眼不能直接看见，我就用手机带有摄像头拍照的功能间接的看见红外线。
下面请看具体图解过程
首先要拆开手机，找到摄像头，等下要改装摄像头。
这个就是摄像头了，待会要改装才能做夜视使用。
拆开小小的摄像头，发现镜片上是有个反红光的平面镜，这个就是红外线截止镜片
摄像头正是因为有了这个镜片，就能大大的过滤红外线，起到提高拍照效果的作用，下面我把这个镜片给拆掉，拆的时候不要用手摸镜片，以免弄花镜片大大减小拍摄质量，也要小心工具刮花镜片而导致摄像头报废。
拆掉滤光片后再装起摄像头，调好焦距即可（如果不调好焦距摄出来的图像会模糊）。
再把摄像头装回手机上，然后全部装上，把手机盖，电池装上，开机检查摄像功能是否正常。
装好后我们就来比较一下 有/无 红外滤光片的拍摄效果。
这个是正常的拍摄效果（摄像头未做任何改动前）
现在看看红外线截止片的作用
截止片置于摄像头视野的中间，发现中间视野颜色正常了，而四周都是偏红白的。
既然有红外线截止片，就有可见光截止片，图中这个黑色的圆片就是可见光截止镜片。
下面探究一下可见光截止片的作用。其实这个镜片并不是黑色的，是透明的，但是人眼看的时候就是一个不透光的黑色圆片。
透过圆片视野里的彩色都没了，都变黑白的了。
完全遮挡的情况，变黑白相片。
电视机遥控器，仔细观察你会发现上面有个LED灯，而且这个灯是不会亮的，这样理解你就错了，这个灯是能亮的，只是人的肉眼无法看见（在黑暗中能隐约看见发红）用手机摄像就不同啦，用手按上面的任意按键，你会从手机屏幕上看见遥控上的灯是发白光的（其实不是白光）
照到墙上还挺亮的。
这个作用可以在维修遥控又无遥控器检测器的条件下实验遥控器的好坏，用手机摄像功能实验（没有拆去镜片的手机效果不怎么好，但是仍然能看见遥控器LED的闪烁
下面我要用很多这种红外线LED，直接从监控摄像头的上面拆了一个下来
就是这个，监控夜视补光的LED组件，通电亮了（发出的是红外线）
去挡住组件上面的光敏电阻，组件发光更强烈了。
下面来看一个有趣的现象。
高温的电烙铁能发出红外线，对于拆掉滤光镜片的摄像头都能传感到，黑暗中的电烙铁头，能“看见”电烙铁的温度。在红外线拍摄下再来看看红外线接收头是什么样的
这个就是红外线接收头（为了看的清楚点我选个大点的）人眼看过去是一个黑色的元件
红外线接收头，看上去是黑色的不透光的，其实是透光的，要不然怎么接收红外线啊
红外线下，接收头是透明的，可以看到内部电路分布（中间上方那块黑色的小方块其实是光电池）
接收头的背面，红外线接收头被“透视”了
现在是夜视的视野了，房间里的灯关掉了，漆黑一片，不过通过红外线的作用，能看的一清二楚。
光源是由刚才的组件发出的
到外面看看效果，光依靠这个LED光源，还是有局限性的，远了就不怎么清晰了。
那怎么办？有更先进的，用激光做光源。
激光二极管，体积和LED差不多，但是亮度可以比到刚才那个有25个LED的组件的的亮度还要高出10多倍甚至几十倍几百倍！亮度高了夜视的效果和范围也高了。
高功率激光二极管要加装散热器（温度高了会烧坏激光器件且无法复原），体积和耗电量也不是很大，但是亮度是比较惊人的。
通电看一下效果，亮度极强！
比刚才的25个LED的组件还要亮N多被（可惜就是光照范围太好了，因为激光的方向性极好）
太强悍了，但是有什么方法可以将光线均匀呢，当然有，有均光镜片，加装后就可以啦，可惜目前我手上没有这个材料。
远处的效果清晰，视野也变广阔，如果远近都配合使用效果就更好了。
这个是最简单的夜视仪了，最简单的就是用个纸盒来放置手机和光源，纸盒又起到遮光的作用（遮挡手机显示屏发出的光，防止光线外露）
注意：如果是使用高功率激光做光源的，严禁用眼睛直接去看工作的激光二极管窗口，激光无论可见及不可见都可以伤到你的视网膜。
