申明：此文适用工业气动安装设备的降噪，请勿用于非法用途。欢迎转载，但是请注明作者，谢谢。
再注：此文也是本人拙作《无声打击 － 论消音器的精密设计与科学测量》的下篇。

正文：

        消在我们的使用中占据越来越重的比例，也有很多朋友或购买或自己DIY消音设备，论坛上的消音器卖家更呈百花争艳的态势。这很好，说明大家都懂得低调了。去年我曾经给大家介绍过本人设计的X-1复合型消音器，也有很多兄弟对其提出各种各样的建议，并有兄弟将其改造后做成商品消，看到这些我很欣慰。我也许承认X-1的设计比较复杂，制作流程繁琐，费用昂贵，但是DIY的宗旨就是放飞思维，把它做到极致，不是么？




登录/注册后可看大图

                      曾经的作品，复合式消声器

        言归正传吧，今天我给大家带来的不是制作难度大的复合型消音器，而是我们最为常见的环球消改造功略。环球消是玩家们最容易接触和购买到的商品消音器，售价人民币60元左右，算是一款相当有性价比和改造升级空间的消音器。在坛子里我看到不少玩家也对环球消进行了改造，结果到底怎么样无法评价。但是这些改造或效能低，或升级件太复杂太重，或没有最大化利用本来就不宽余的环球消内容积；因此这些改造方法在我看来并不理想。这就让我萌生了试试改造环球消的想法，看看这个不起眼的短小的廉价黑家伙到底有怎么样的改造空间。




登录/注册后可看大图

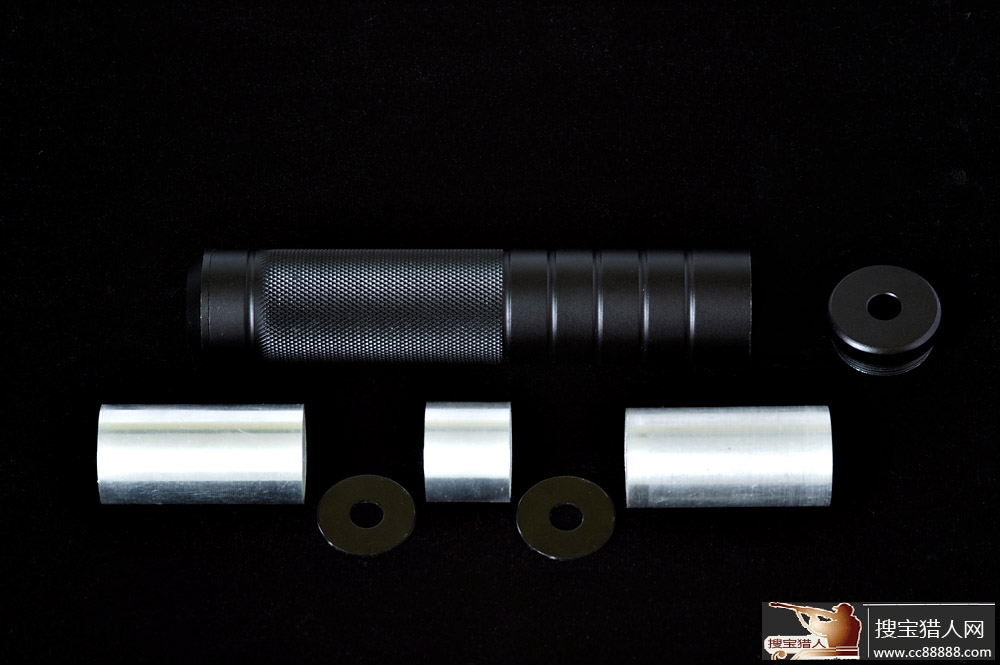

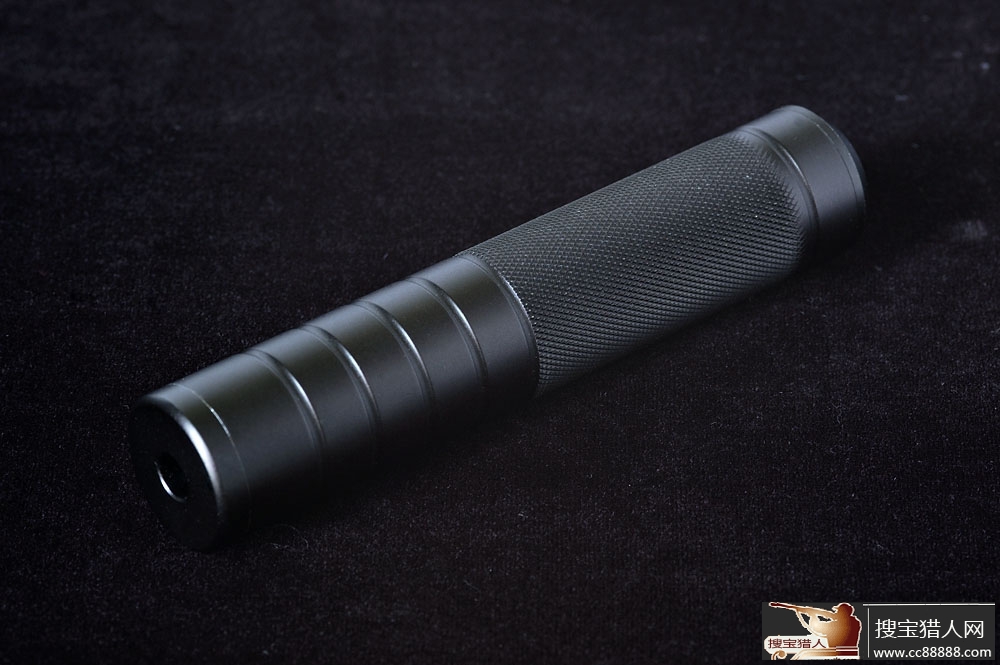

        这就是环球消，长140mm，直径28mm，真是一只精巧的家伙。可惜原装环球消的内部结构太简单，只有2个隔板3个缓冲气室且隔板的口径较大（8mm），加上原本就不宽裕的内容积又被3个铝合金内腔管占去了不少，因此原装环球消的效能确实让人不敢恭维。




登录/注册后可看大图

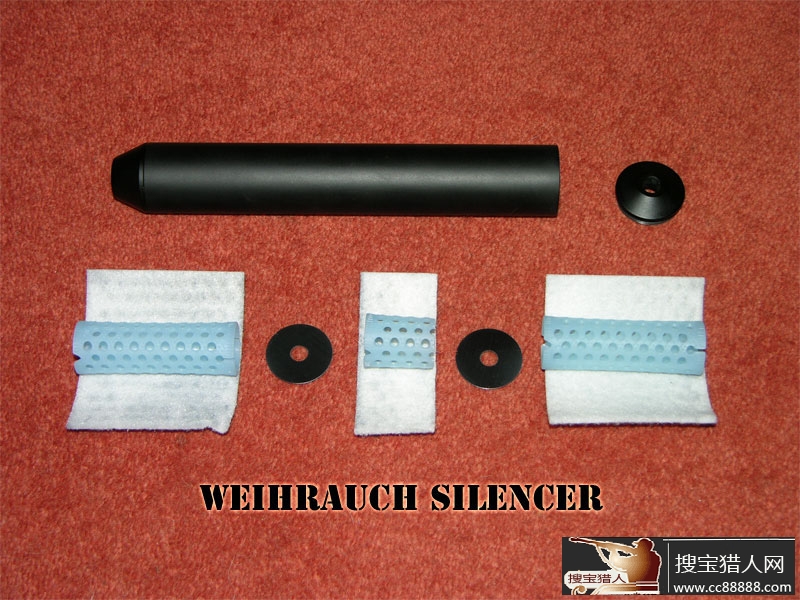

        如何改造环球消成了摆在我面前的一个小难题，这不宽裕的内容积如果做消音碗结构的话会被占据不少空间，因此改造的前提就是尽量利用内容积。确定了这个目标我就开始不断翻阅各类消的内结构，最终确定了Weihrauch Silencer - half inch thread消音器的结构最为适合。Weihrauch Silencer也是我在设计X-1复合消时的参考之一，售价60美金；据国外玩家反应它是搭配Air wolf类PCP的最佳消音器之一。




登录/注册后可看大图

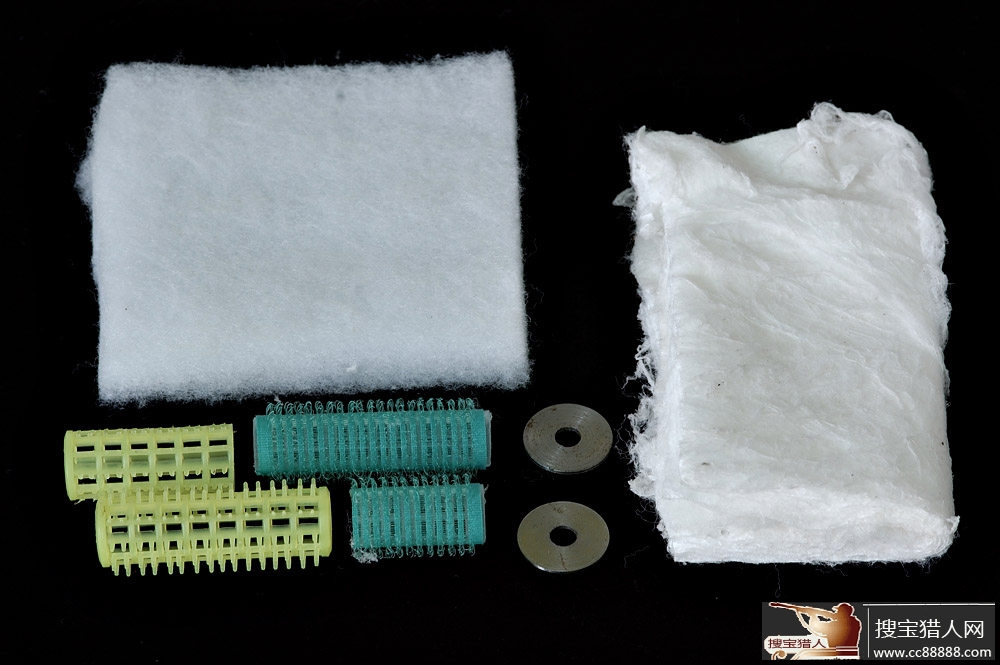

        确定了方案后就轻松了，由于Weihrauch Silencer - half inch thread的内结构非常简单，因此改装材料很快就准备好了。分别是：重新定制的7mm内隔板，厚度1mm，两枚花费5元；两种内支撑结构，其实就是女人烫头发用的卷，我买了8只每种4只，直径20mm左右，合计3元人民币。以及两种不同类型的吸音棉材料，无费用。




登录/注册后可看大图

         吸音材料在这个设计中占据至关重要的作用，有或是没有，材料是否合适对最终效果起了决定性作用。我们来看一下这两种材料说明：

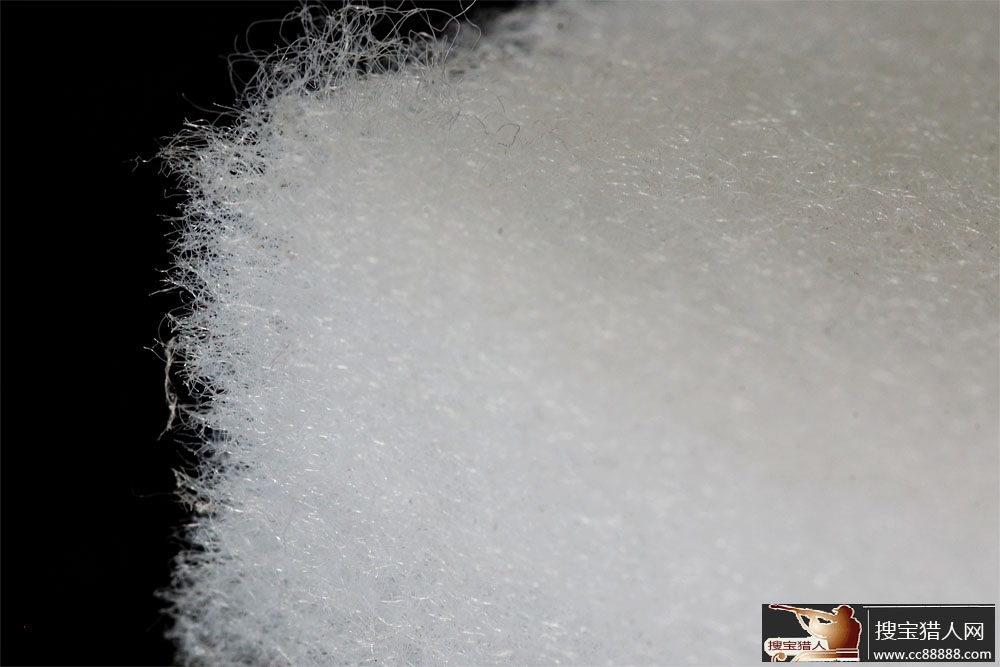

         吸音棉材料1，材料图中左侧那块。这种吸音面有很好的弹性和可塑性，但是缺点也很明显就是密度不足，从图中我们可以看到吸音棉纤维的空隙较大，在后来的测试中这种吸音棉材料的效能并非十分理想，但可以凑合用。




登录/注册后可看大图

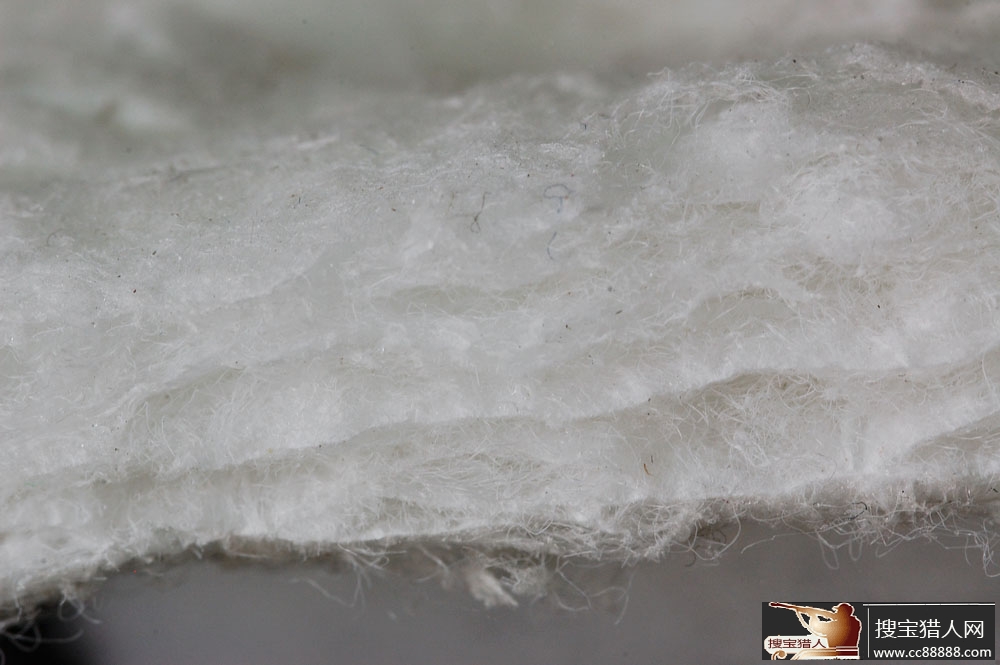

        吸音棉材料2，材料图中右侧那块。这块材料花了不少心思才弄到，非常柔软且密度很高。由几层高密度吸音纤维层组成。经过测试效果良好，完全满足要求。




登录/注册后可看大图

        对吸音棉材料的选择说明：要想找到一块好的吸音材料不难，最简单的方法就是眼看、手摸、嘴吹。眼看材料的密度，纤维是否致密；手摸材料是否柔软，有可塑性；嘴吹最为关键，用于消的吸音材料需要有较好的空气阻尼（不透气），选择合适厚度后用封住嘴吹吹看，如果空气比较难透过就算合格。顶级高密声学吸音棉自然最好，没有的话用毛毯，医用棉等都是不错的选择。

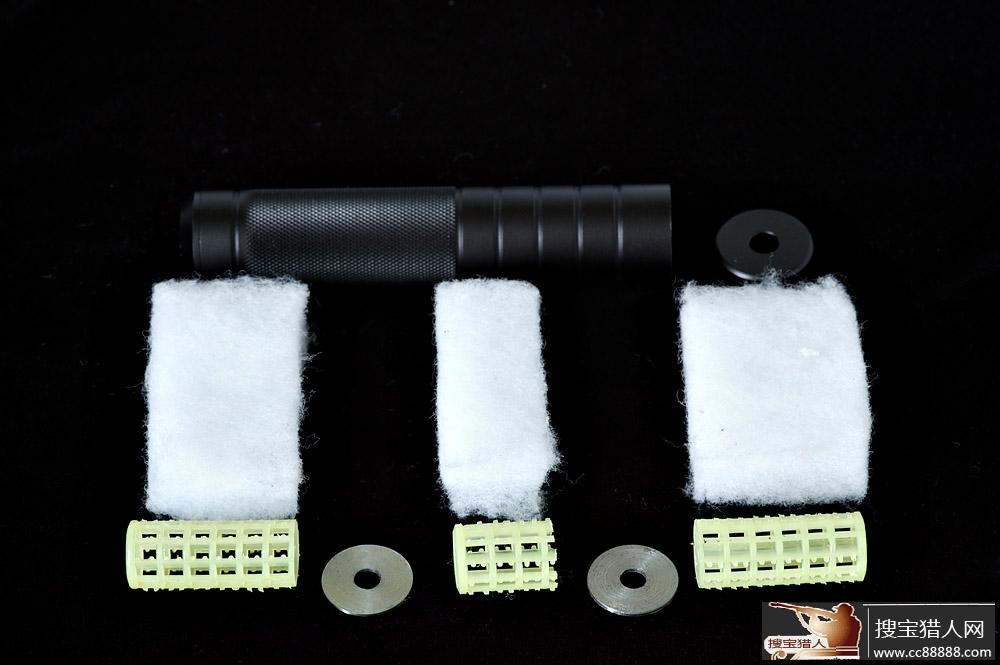

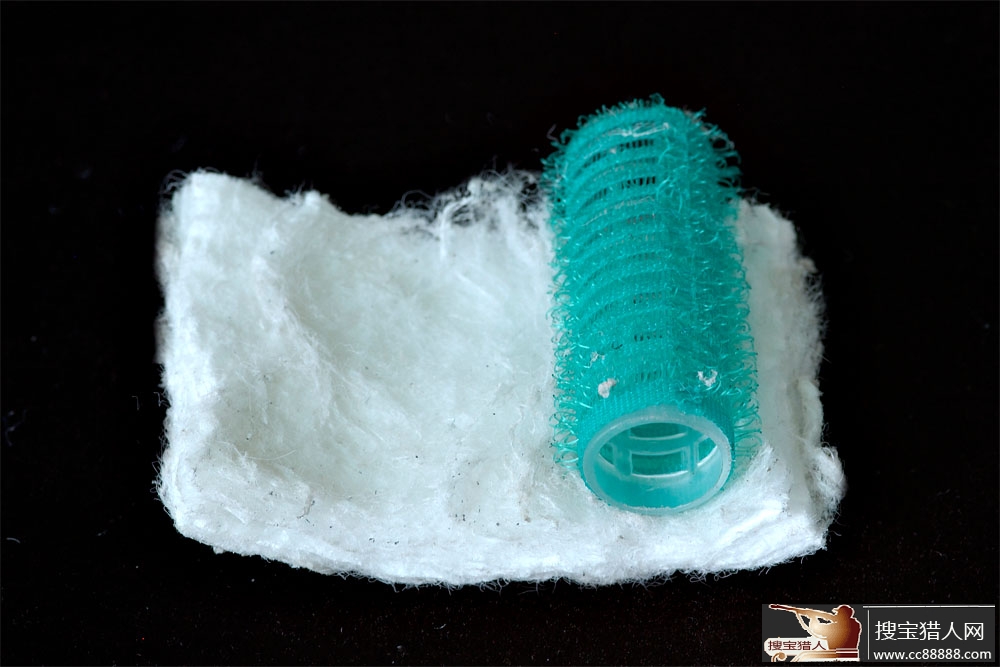

        因为有两种内支撑结构和两种吸音材料，我搭配了4个不同的组合，最终草绿色内支撑结构因强度不足，左侧吸音材料因密度欠佳都被排除了。




登录/注册后可看大图

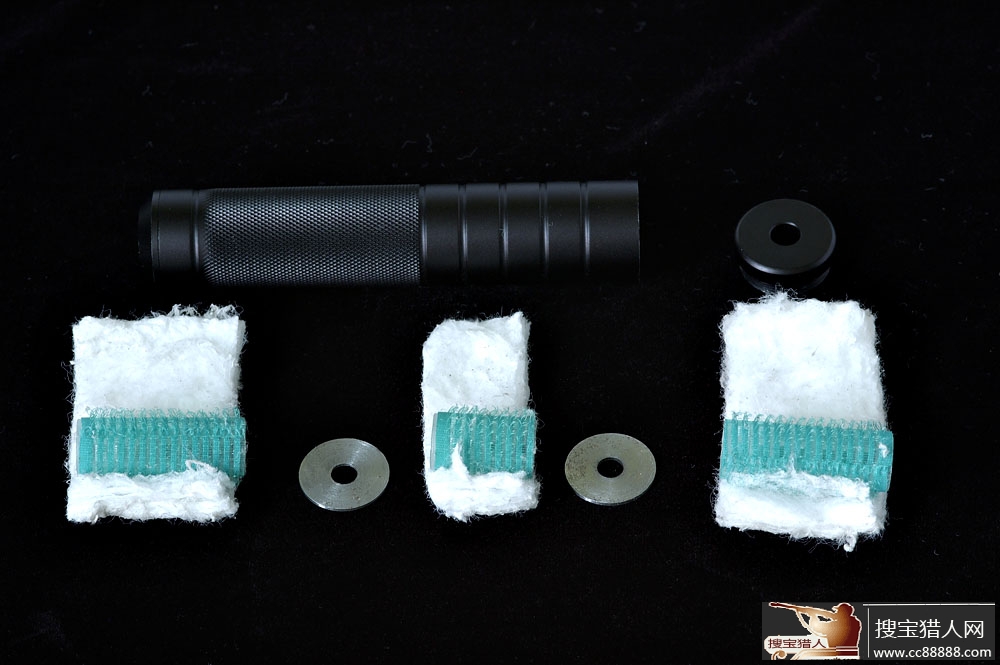

        下图是最终完成的环球消内部改造总成，采用了蓝色发卷改造的内支撑结构，高密度吸音材料与之配合，隔板是重新定制的7mm内孔板，确保了适当的气体通过阻尼和最终精度表现。将内支撑结构裁剪成适合的长度，外面包覆一圈同样宽度的吸音材料，隔腔结构顺序为长短长，中间用隔板格开。也许有朋友会问同心度的问题，我解释一下，首先7mm直径内孔的隔板只要外圆尺寸合适，同心度不是问题。其次内支撑结构由于外圈完全均匀包覆了吸音材料也是基本和外管同心的。




登录/注册后可看大图





登录/注册后可看大图

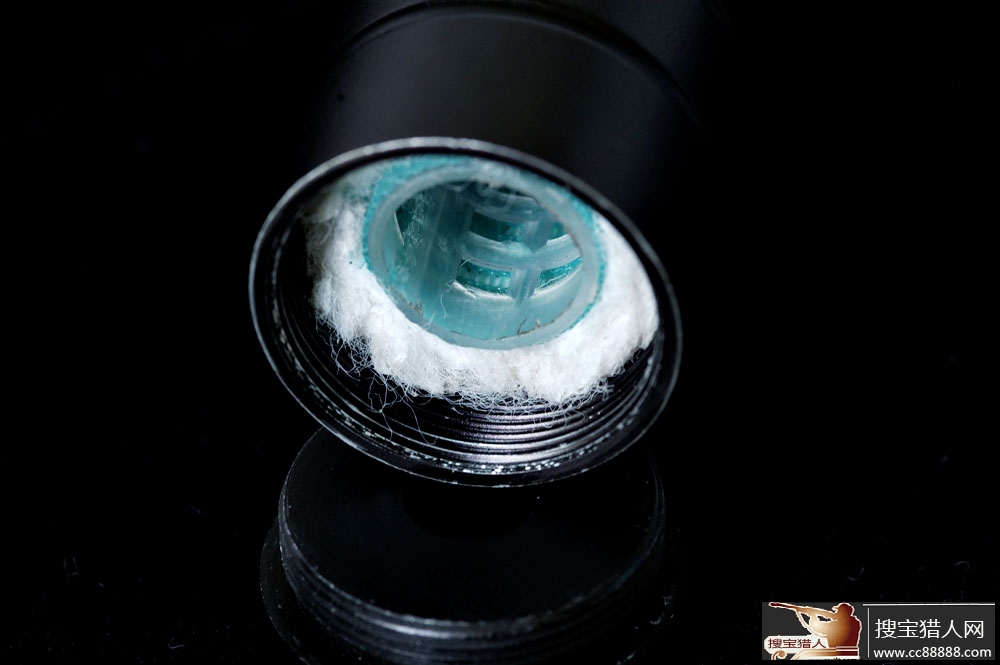

        按顺序将消芯塞入外管，拧上前盖，环球消改造轻松完成，总花费为人民币8元。




登录/注册后可看大图

        极易买到的便宜材料，简单的制作及安装流程，环球消的升级改造是不是很简单？至于效果如何，接下来更精彩！
