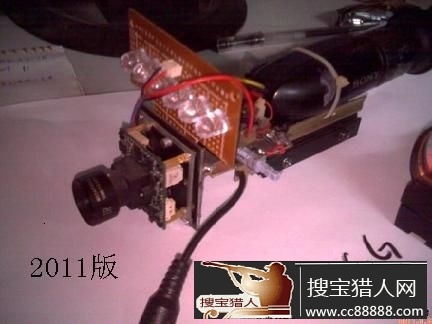

从2007年年底DIY的第一个夜视瞄准器到现在有4年时间了，真是岁月如狗粮，狗狗催人老阿，不知道当年我发的老贴还在不在。
之所以大众化，是因为主要配件在TB上能找到，TB是什么，不用说，亲，你懂的。

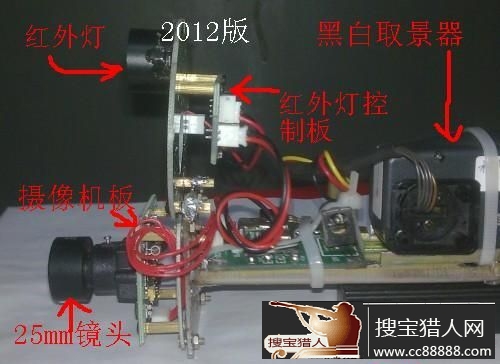

关键词1：黑白取景器。是P制的，里面其实就是一个很小的显像管，价格130元，清晰度好，但是运气不好的话会买到显像管聚焦不良的。
关键词2：2040+639。这个是这次的主角，决解了先前的版本里弹道难调节的问题，这是一个带菜单功能的摄像机板，在菜单里可以通过
调整隐私块的大小来当做十字准心，价格要160元左右，买时说明要感红外或不贴滤光片的，要配上25毫米的镜头，如果能找到36毫米的
镜头就配36毫米的，要固定镜头，不要变焦的，要配上菜单线，多要几根插机板的4PIN线备用。
关键词3：阵列红外灯板。要求配15度的灯杯，去掉光敏电阻后一通电红外灯就亮了，要单颗灯的就足够了，注意安装时要离狗管远一些，
否则装B52时会照到前准产生虚光挡住目标。

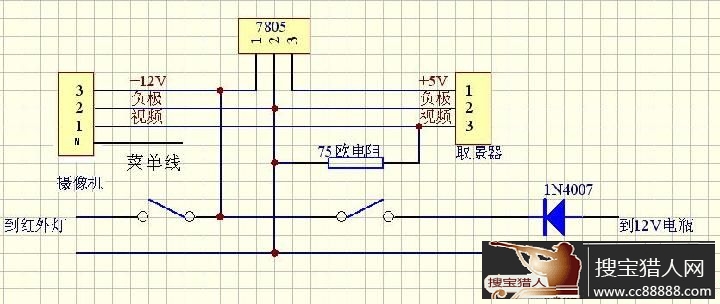

其它配件：78L05，12V稳压成5V供给取景器用，总开关和红外灯开关各一个，二极管1N4007，找不到的话节能灯里有，固定机板用的方形
铁片，42X42，2毫米厚，钻4个孔，攻丝，上铜柱和摄像机板，80W电烙铁和焊锡。
