求教匿名兄关于双排蛋夹托蛋板的设计

session1987

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要登录才可以下载或查看，没有账号？立即注册

x

春节无聊，按匿名兄图纸做了一个双排双进的5.8蛋夹，夹子是按匿名兄图纸线切想必不会有什么问题，但是组装之后无论如何只能压最多6个蛋便卡死了，推出最上面的后下面的蛋不上弹，继续掏发现最下面两个蛋被扯歪在蛋夹里，托弹板也卡住了，初步判断是托弹板的问题，我只直接用割外壳后的芯子做的，研究过的XD一起探讨下。
附件

登录/注册后可看大图

2022-02-15 21:43,下载次数: 0

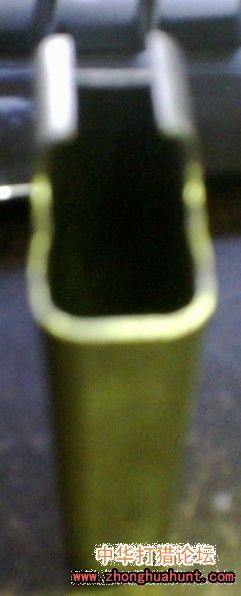

壳子

登录/注册后可看大图

2022-02-15 21:43,下载次数: 0

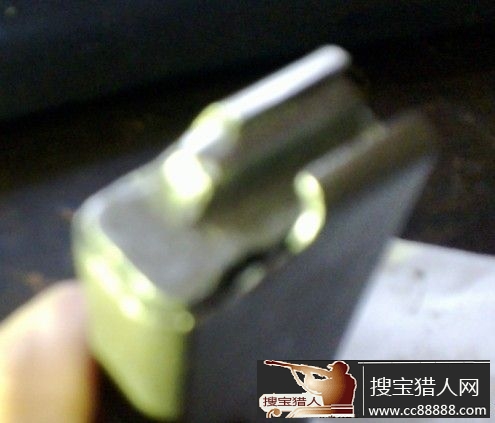

抱蛋口

登录/注册后可看大图

2022-02-15 21:43,下载次数: 0

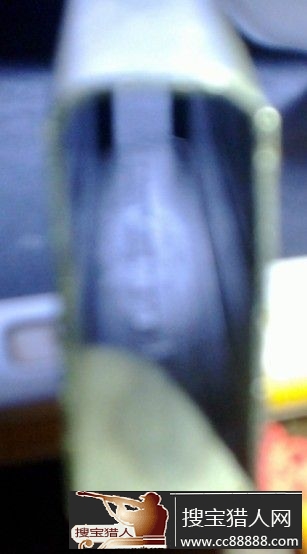

壳子内壁

登录/注册后可看大图

2022-02-15 21:43,下载次数: 0

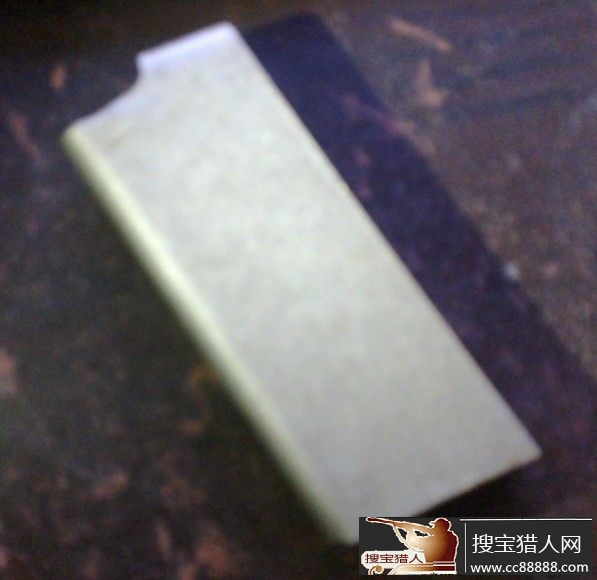

托弹板

登录/注册后可看大图

2022-02-15 21:43,下载次数: 0
组装的样子

登录/注册后可看大图

2022-02-15 21:43,下载次数: 0

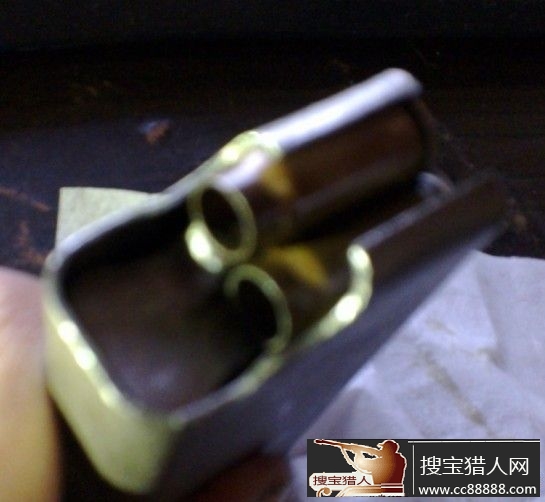

压两个很顺利

登录/注册后可看大图

日本不投降言和即汉奸人人见而诛之

qw2006

现在看来D单排的真心幸福啊。哈哈。当时我记得朋友你，一个台钳，一个电磨，一些锉刀。走的和炕头完全两个路线。给像我这样没条件上床的人指明了条道路。。。谢谢啦。当时给你留言可能你没看见，电磨用的是树脂片吗？废的很快啊。还有狗机怎么和套筒结合的？望提点。谢谢啦

fdaohe

那个是单进的，简单多了。我仔细看了下匿名兄的照片，他的托弹板确实是有锥度补偿的，不过一时半会儿还真参不透到底是个什么形状。日本不投降言和即汉奸人人见而诛之

双胞胎

谢谢解答，还有我忽然想起来，以前是不是1911ZF紧凑型，那个也是5.8双排双进的吧？那个咋没出现这个问题？

heartevil

楼上好收藏品啊，但是81-是弧形蛋夹，不用考虑锥度补偿，所以可以按蛋夹外部弧度顺利过渡，但是在直弹夹中托弹板必然有个前后方向的倾斜自由度，这个自由度的存在又会导致托弹板的不稳定。日本不投降言和即汉奸人人见而诛之

kartoffel

线切割要看厚度的，我这个只切了大约100左右厚，单价每1000平方毫米5块钱。日本不投降言和即汉奸人人见而诛之

丝路明珠

朋友，见笑见笑了，可能是我，表达的不够清楚。还有就是我这边的加工狮子大张口乱喊价，所以想请教有经验的朋友能提点一下，谢谢啦

ac2004

蛋是鸭蛋机压的，最长和最短的差别不超过30个丝，至于托弹板长度，如果长了如何能够解决瓶型蛋微量锥度的修正？因为在压倒最后上面若干的小锥度会叠加出来一个较大的斜坡，这个斜坡势必需要用托弹板的倾斜来补偿，如果长了托弹板的角度基本就固定了，就会导致最上面的蛋蛋头下沉。日本不投降言和即汉奸人人见而诛之

rayeyes

你好，朋友，这个或许是托弹板厚度的事，可以从新做一个，试试。你切得这个花了多少彩票？
