xiaokouD夹怎么D？

malawenwen

求xiaokouD夹一定要D头齐尾错吗？？  应该怎么做D夹？？  有什么顺手的工具没？？？

火山赤子

不是有得买吗？自己做个吧

神仙姐姐

多谢前辈指点~~~~

cqggff

高手呀，不错，好

灯笼芯

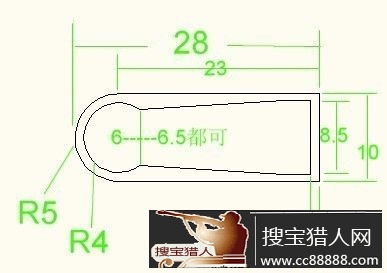

就是头齐尾错的,数据已经标得很详细了,截面图,线切割的

前面6-6.5处,就是保证头部不歪排直,后面8.5处就是摆尾,解决尾突问题的,这样的话,就能压很多发而不沉头.

xphf

学习了1多谢各位老师的慷慨！学生不胜感激

jiajiawang

看了还是不明白啊！！！！！！！！！！！寻不到你们的技术老

mirxx

前辈给您给发的这图是头齐尾错的  还是直排的   有详细点的 数据图吗？  可以用线切割 直接加工出来的

besthome

咋上不了图?


这个图是线切割的尺寸

100长度的话,切割费用大约50元左右,比较昂贵

所以,可以只切里面的形状,就是做个模具心子,然后用铁皮包折出来,把接缝处最好用亚弧焊,就可以了,成本大大降低,生产效率也高.
附件


登录/注册后可看大图

2022-05-12 10:50,下载次数: 0


登录/注册后可看大图

woniu778

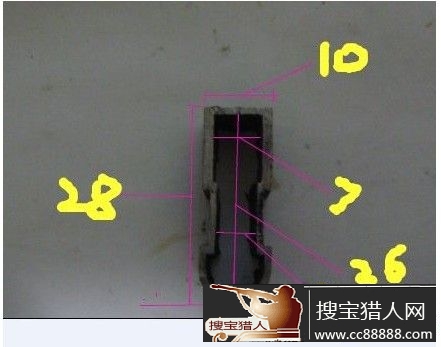

兄弟这图,是早期试验的,效果不是很理想,最后定型的如下,效果比较好.

尺寸基本确定.


登录/注册后可看大图

如果是5发以内的,不用头齐尾错也行,但夹要有弧度,超过七发以上,做直排夹,没有弧度的,就要用头齐尾错了,正规xiaokou运动手狗和沙鹰的我研究了,都是头齐尾错的,以解决突缘底的问题.

yzc247

都是牛人啊！！佩服

leo_mx

不好做。。。。。。。。。。。。。。。。。。。。。

沉醉夕阳下

没图，晕。现在补
附件


登录/注册后可看大图

2022-05-12 06:52,下载次数: 0


登录/注册后可看大图


登录/注册后可看大图

2022-05-12 06:52,下载次数: 0


登录/注册后可看大图

yoii0

就是要线切割就可以了、其他的看你的悟性了。

jackdong

感谢那位DX上个数据图
