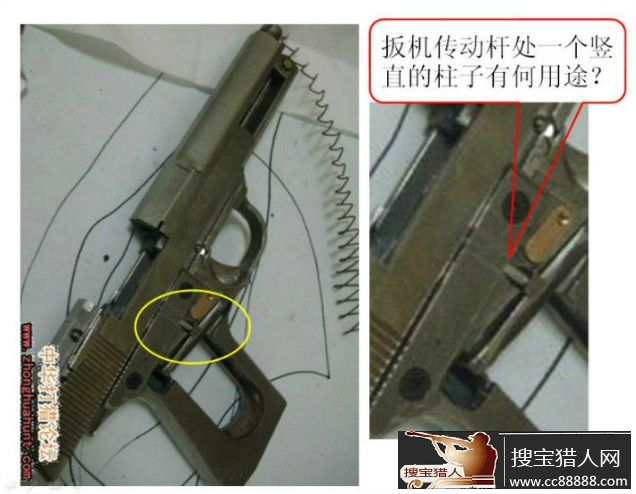

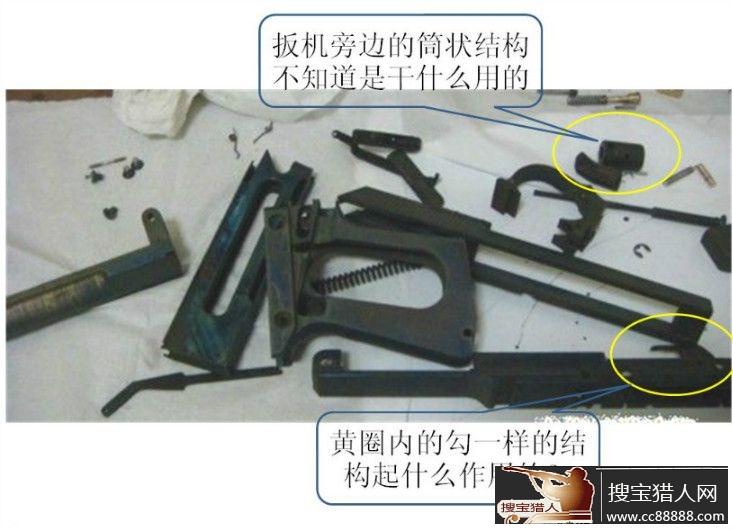

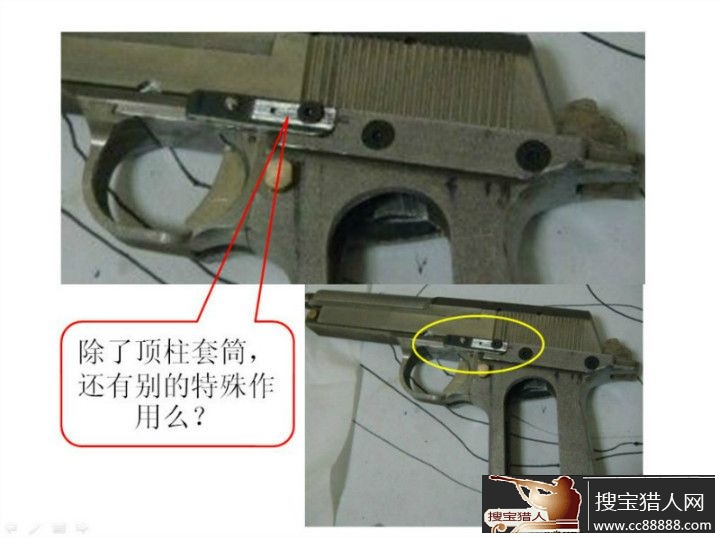

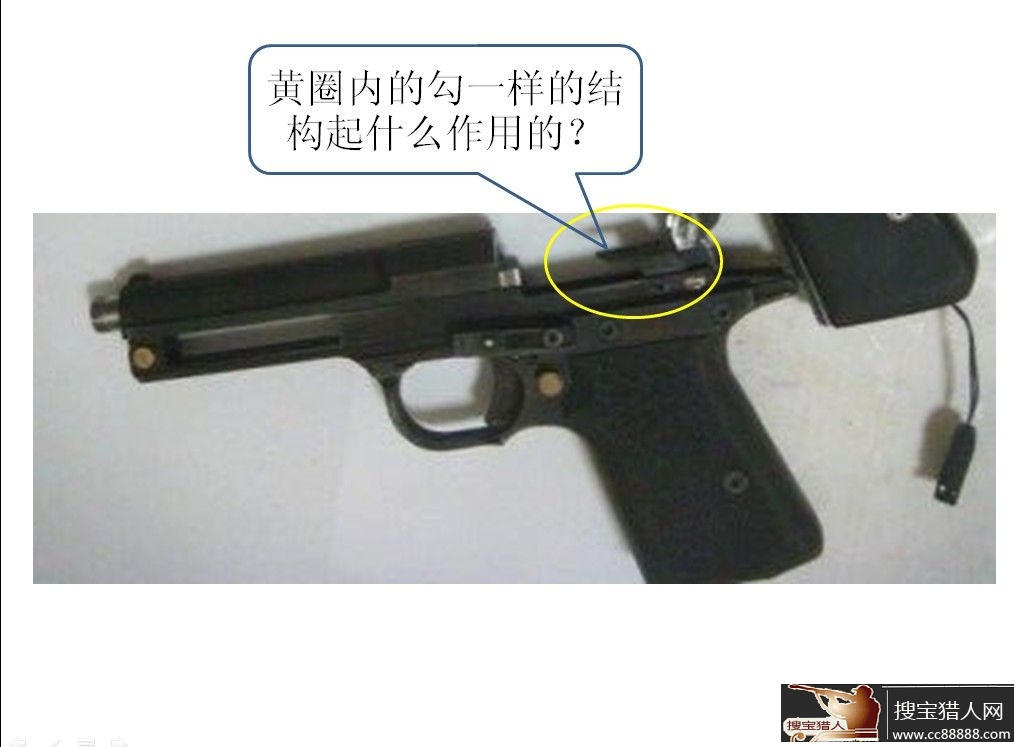

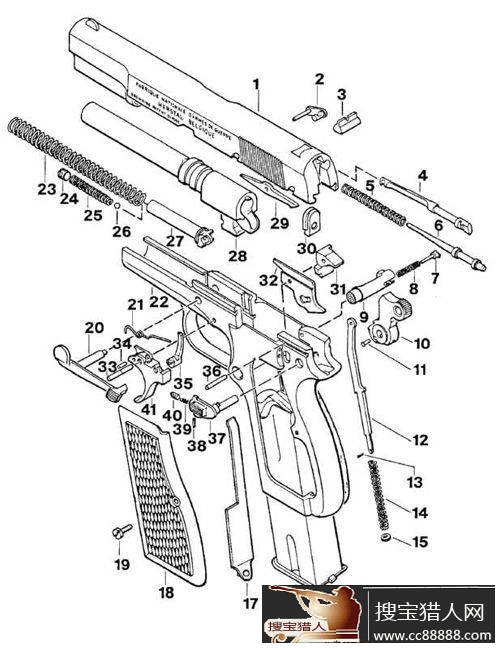

脑瓜里研究下不犯法，我找了找，那个第一幅图里面的那个钩钩应该是个抛单挺，找的资料如下。具体原理不是特别清晰 下图零件图 1-套筒；2-阻铁杠杆轴；3-固定表尺；4-抽壳钩；5-击针簧；6-击针；7-弹匣扣簧固定导杆；8-弹匣扣簧；9-弹匣扣；10-击锤；11-击锤顶杆轴；12-击锤顶杆；13-击锤簧顶杆销；14-击锤簧；15-击锤簧座；16-弹匣；17-阻铁簧；18-握把护板；19-握把护板固定螺钉；20-空仓挂机杆；21-扳机簧；22-套筒座；23-复进簧；24-复进簧导杆帽；25-复进簧导杆簧；26-限位钢珠；27-复进簧导杆；28-GOU管；29-阻铁杠杆；30-击针限制板；31-阻铁；32-抛壳挺；33-扳机轴；34-扳机簧轴；35-扳机连杆；36-阻铁轴；37-手动保险杆；38-保险卡销；39-保险簧；40-保险簧座；41-扳机

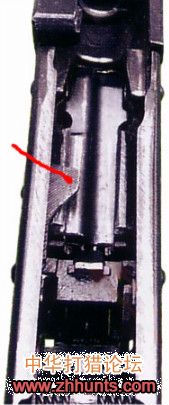

GOU机上的拉壳钩从弹膛内抽出弹壳并抱住向后，当弹壳底部与抛壳挺相撞时，弹壳在抛壳挺及拉壳钩的共同作用下被抛出。 这是81式步GOU机匣，红线指示为抛壳挺。
GOU机与拉壳钩后坐到位时，拨壳挺在弹簧作用下弹起，将弹壳从抛壳口抛出。
抛客挺需要与拉壳钩配合，二者相对与弹壳呈基本对称的分布，一个顶（固定），一个拉（随GOU机运动），形成力偶抛出弹壳。
是通过钩住弹壳底部的一圈凹槽，再利用剩余Huo Yao的动力将弹壳抛出去的。
|
|
