扭转式弹簧掌心雷结构手绘图

asterye

小弟不会用CAD，只会FLASH。想制作一根挂钥匙链上的迷你狗。把设计图发出来，此狗击发机构只有2个，使用扭转弹簧2根，如果是扭转弹簧需要哪种规格能达到击发的力量，请前辈们多多指教，和我一样的菜鸟多多学习，并希望了解钢的特性，比如在使用强度不高，用南山S52减药蛋。的前提下，用45号钢如何，如果不行的话现在的SDD弹哪种比较适合这根小手狗。.......装蛋后的狗管还缺少一个固定装置请大家帮忙头脑风暴。
附件


登录/注册后可看大图

2022-10-30 17:00,下载次数: 0

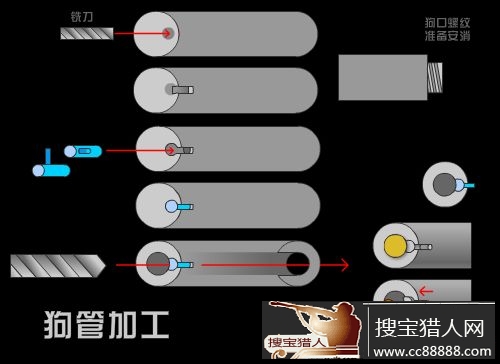

狗管制作


登录/注册后可看大图


登录/注册后可看大图

2022-10-30 17:00,下载次数: 0

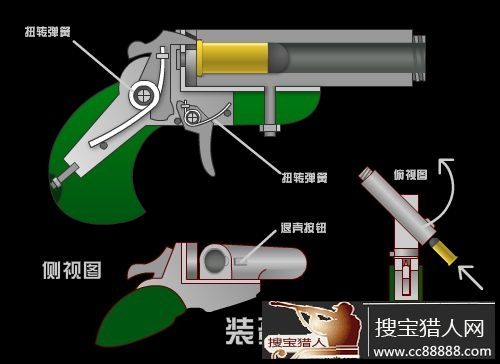

装弹方式以及结构


登录/注册后可看大图


登录/注册后可看大图

2022-10-30 17:00,下载次数: 0

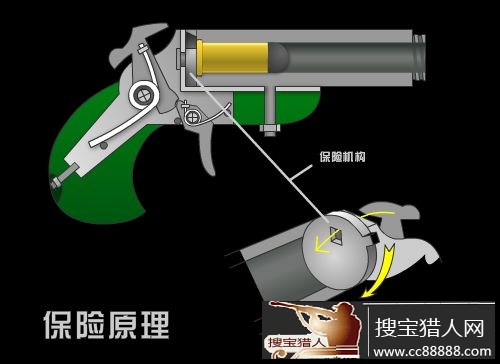

保险方式以及结构


登录/注册后可看大图

寶寶_jaina

http://www.zhhunts.com/viewthread.jsp?tid=860749&frombbs=1这个是我DIY的扳机式击发钢管GOU~请看下实现可能~

stonys

我不建议你做这种随身携带的小狗还做成这样
最好为钢笔GOU的结构，简单实用低调

你这个做的太高调

习惯

大哥！你自己不玩是你的事，但是没得必要说风凉话嘛，人都是有爱好的，不然这个坛子还有存在的必要么？只留一个弹弓狗专区得了。

厝内人杀破狼

雷越小！手残的越快。
这无异于直接拿颗蛋，蛋壳穿手一个道理。
喜欢琢磨掌心雷的有点像周星弛电影里的“达文西”悲剧又搞笑的人物。 真诚是我的原则!善良是我的本质!

zxlovest

设计思路可以实现，就是具体加工时候有什么问题就不知道了

霸气苍穹

你这个设计思路到是很有意思，我对掌心雷也很感兴趣，可以探讨 屌丝当你终于D出一把P的时候却发现天朝不禁狗了

cnstwb

优酷上有一个老外D掌心雷的视频很金典可以借鉴

edvin

对这玩意不敢兴趣

yulingli

对这玩意不敢兴趣，感觉威力太大，太平时期玩这个米意思

星☆雨

旋转需要的间隙如何解决？

labman

够专业的 顶顶

1ling

前提是很简单并且用的扭转式弹簧，适合初学哈哈~单管质量搞过关就很不错了.以后再多多学习。

dgd78

第3张图竟然被坛子的招牌挡了 ~~图上的字意思是，旋转圆形钢片，让撞针不能直接对准蛋壳底缘，避免后部无意撞击导致走火。

日光兰

画得辛苦了，我记得还有种双发的
