构造简单的狗机（图）请前辈指点一下是否可行

mirxx

美术根底不好，初次电脑会图。技术欠皆。请别见笑。。


看了很多高手DIY的猎狗，都是专业水准的了。。自己还没猎狗，也想跟着学D一支。。


可是找了下论坛里的素材资料，和各位发的DIY贴，里面的构造部件好象都比较复杂。要求较高。。


经过一段时间的摸索。。自己设想了一款耐件较小。制作简单的狗机。。

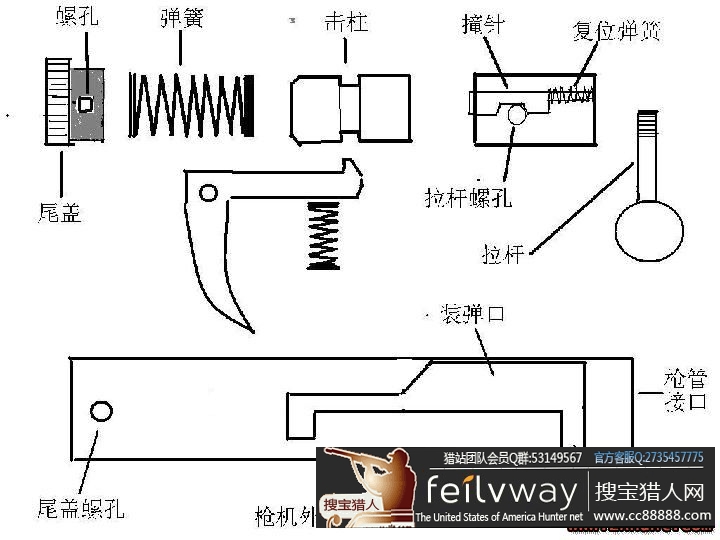

搞了个图想各位指点指点。。。


我想D的是散弹猎狗。。
附件


登录/注册后可看大图

2008-11-07 02:43,下载次数: 2


登录/注册后可看大图


登录/注册后可看大图

2008-11-07 02:43,下载次数: 0


登录/注册后可看大图

与狼共舞

路过学习了，谢谢楼主分享

rayeyes

图好说明也好~~~学习中~~~~~~~~ http://www.zhhunt.com:80/?fromuid=47747

6683637

谢谢各位的意见。改作火筒就不想了。至于退壳方面我想留给狗管部分安装了。

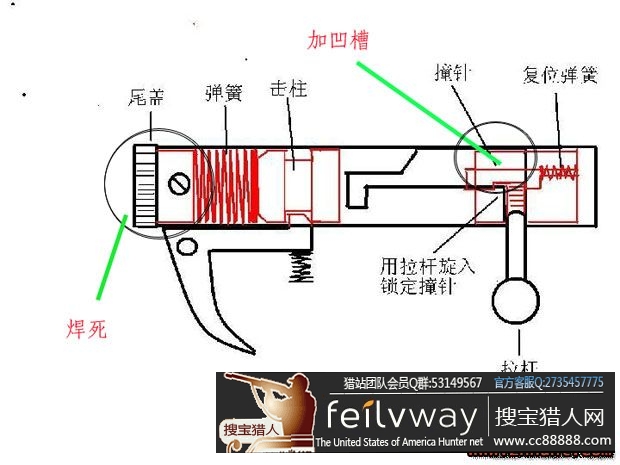

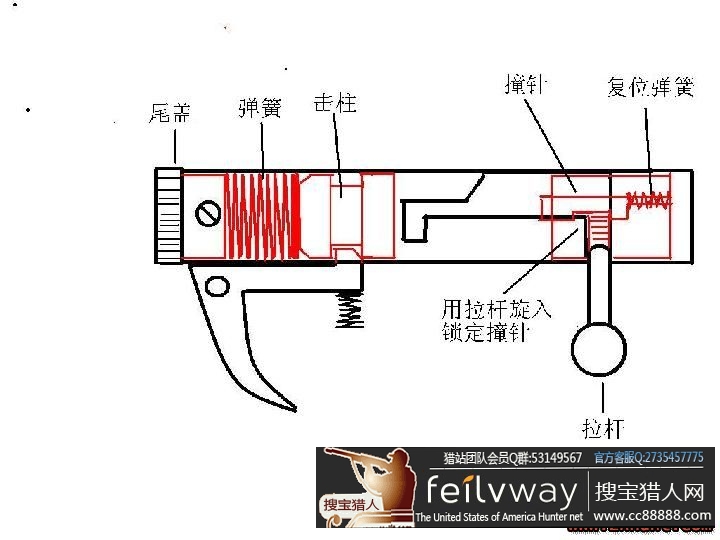

有那位能给点意见在这样的构造下有什么方法加固闭锁。我想了一下两点小改动```不知道这样行不。。。还有，外客用厚点的材料。
附件


登录/注册后可看大图

2008-11-14 05:51,下载次数: 0


登录/注册后可看大图

leovan

抓壳钩子呢？》用铁丝通吗？？？晕！

chinablue

走火 闭锁被撕裂 然后 弹簧乱七八糟的东西插到脑袋里

kartoffel

我有参数 我QQ：3XXXXXXXXX


登录/注册后可看大图

七郎仔

加9000000000我发错了号

fu20

不行啊我试过扳机不好用啊 3XXXXXXXXXX家我

ppkart

参数？
参数多少
期待完善啊

坏坏平少

不错，思路清析，很有可行性。。。。。。。 爱我所爱，无怨无悔。

computerfs

难道这就是传说中的仿三箭xiaokou？！开眼界了0166 0152  没有买卖就没有杀害！！！

Ankar

把尺寸搞出来，在上图。我要你尺寸图

蝶翩恋舞

闭锁不安全，固定撞针的只有一个螺栓，很危险，建议把管后端加丝，堵死，做成前装药火狗

mamiw

闭锁好象不安全啊!小心了!你一狗下去怕后盖飞了内脏都出来!
