新人老鸟手把手教你做膛线机,拉膛线全过程,如果好加精

  [复制链接]

该用户从未签到

中国打猎,中国狩猎

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要 登录 才可以下载或查看,没有账号?立即注册

x

本人爱狗如命,狗胜过老婆。。。。。。由于前几天做的套管滑膛涨堂了,又在淘宝170买的内5.5外16     650mm3根,这次决定做膛线管。于是翻了些老教材,看了些帖子,加上26年的机械经验,个人认为:淘宝的钢管均为A3---20号,钢厂加工工艺的限制,材质等同于水管。本人就在钢厂工作。45号一般棒材居多,除非你买的是深孔。我钻过几根,弯曲趔八,粗细不均,找不到5.5深孔铰刀。不锈钢直度差,内孔粗糙,不易打磨。铬钼无法加工。为追求D的乐趣,在我们加工厂盯了2天,东西基本备齐:40*800导轨     导轨套  M 4*30顶丝     100槽钢1600   308轴承    M18螺母2只    M4*10顶丝2只   白钢条(7元)4--5*800  钢条              工具:30车床(最大螺距240)    台钻,砂轮,电焊,扳手,钳子




      制作过程:我们车工师傅先选了跟30粗的45号,没有跟刀器,打弯,换了跟42粗的,光到41,一头车成40*30安308轴承,一头钻m4.2孔,套m5扣安拉杆,然后挑螺线,普通车刀刃都是水平或垂直的,断了两根,后来我建议重新磨了一只45度刀头,进刀退刀搞了2小时。(我的妈,你连工带料200米去加工部他肯定做,做完他肯定后悔)导轨套内40.1外50长150

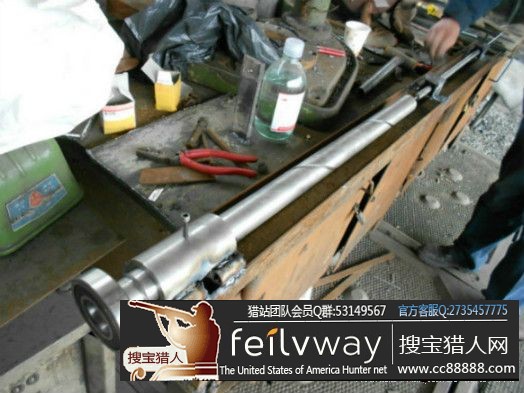

我表达不好边上图边说吧,


登录/注册后可看大图





















登录/注册后可看大图



登录/注册后可看大图



登录/注册后可看大图



附件


登录/注册后可看大图
2022-03-08 14:33,下载次数: 0


登录/注册后可看大图


回复

使用道具 举报

  • TA的每日心情
    无聊
    01:52 AM
  • 签到天数: 7 天

    [LV.3]偶尔看看II

    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:16 AM
  • 签到天数: 44 天

    [LV.5]常住居民I

    路过学习了,谢谢楼主分享,很有用
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:16 AM
  • 签到天数: 44 天

    [LV.5]常住居民I

    路过学习了,谢谢楼主分享,很有用
    回复

    使用道具 举报

  • TA的每日心情
    擦汗
    03:32 PM
  • 签到天数: 55 天

    [LV.5]常住居民I

    好好学习天天向上
    回复

    使用道具 举报

  • TA的每日心情

    10:38 AM
  • 签到天数: 26 天

    [LV.4]偶尔看看III


    回贴可以升级,也可以赚经验,而升级又需要经验,我就把这句话复制下来,遇贴就回,
    回复

    使用道具 举报

  • TA的每日心情

    10:38 AM
  • 签到天数: 26 天

    [LV.4]偶尔看看III


    回贴可以升级,也可以赚经验,而升级又需要经验,我就把这句话复制下来,遇贴就回,
    回复

    使用道具 举报

  • TA的每日心情
    无聊
    12:25 PM
  • 签到天数: 38 天

    [LV.5]常住居民I

    楼主你的这样的我用过了不行做废了
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:16 AM
  • 签到天数: 44 天

    [LV.5]常住居民I

    来学习的,谢谢了楼主,强人一个
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:16 AM
  • 签到天数: 44 天

    [LV.5]常住居民I

    工程浩大,楼主威武,学习了!
    回复

    使用道具 举报

  • TA的每日心情
    开心
    08:05 AM
  • 签到天数: 50 天

    [LV.5]常住居民I

    多复制几根,当山寨线管
    回复

    使用道具 举报

  • TA的每日心情
    开心
    11:16 AM
  • 签到天数: 10 天

    [LV.3]偶尔看看II

    好厉害啊啊啊啊啊啊
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:00 AM
  • 签到天数: 20 天

    [LV.4]偶尔看看III

    看帖回帖美德 努力潜水
    回复

    使用道具 举报

     成长值: 482900
  • TA的每日心情
    开心
    12:01 AM
  • 签到天数: 6 天

    [LV.2]偶尔看看I

    先看看~再回帖,是一种美德来滴!看完拿分走人
    本文地址:http://www.soubao20.com/thread-72373-1-3.html
    内容来源:搜宝猎人(http://www.soubao20.com
    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    10:51 PM
  • 签到天数: 2 天

    [LV.1]初来乍到

    这个理论我也知道 只是还没有实践 觉得240的 有点小准备找个四轴加工一个400的 350 都弄几个
