童子鸡顶子的一点困惑。

[复制链接]

该用户从未签到

中国打猎,中国狩猎

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要 登录 才可以下载或查看,没有账号?立即注册

x
本帖最后由 搜宝猎人 于 2020-3-11 21:46 编辑
从坛子里几位大神那学到相当多的知识、经验,计划找个地方加工一个出来验证验证,现有几点疑问,烦请大家结点建议,在此,先谢谢了!
1、要不要加大尾裙?以55为例,看了好多图和评论都是572,童身552;屁股是不是平口、碗口等多准备几支虫子?
2、蛋身长度划分,以55蛋长9为例,童身552长4行不?(如果要尾裙,童身3+1裙),蛋头长5,会不会头重脚轻了,尽管有3长的蛋头腔;

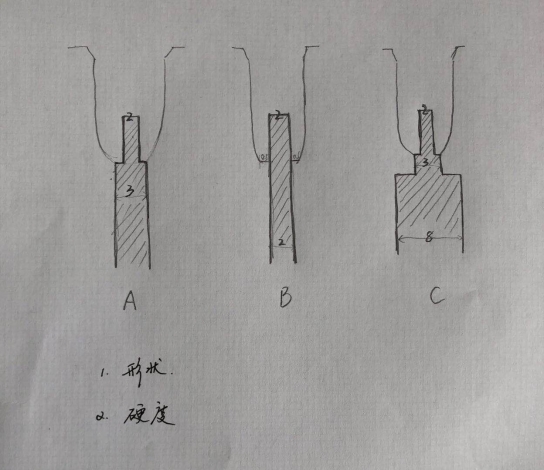

3、蛋头腔的顶子形状也很纠结,不知道哪一种形状的更稳定?下图随手画的,请凑合着看哈




回复

使用道具 举报

该用户从未签到

回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层
是我没讲清楚还是图画得太简单了啊……
回复

使用道具 举报

该用户从未签到


你准备啥子结构的,全部画出来,我帮你看看
回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层

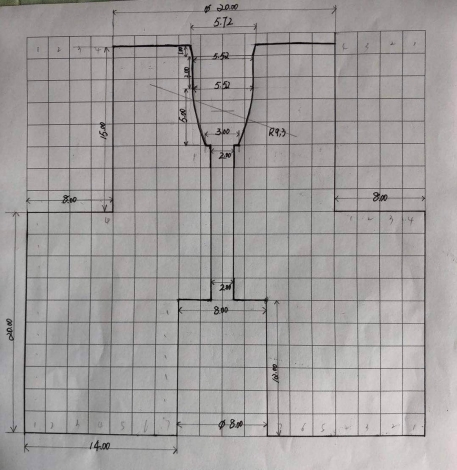

核心部位如图,请多给意见哈
1、要不要尾裙?
2、蛋头空腔深3,空腔顶子选用哪种形状?



回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层
加工不精密同心度不行就白费了
回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层
是啊,镜面电火花,问了一下,就这一个部件就要89百,公差2,就是在考虑通孔那个位置的形状问题
回复

使用道具 举报

该用户从未签到

这个蛋形对不对?比例问题、形状问题……
回复

使用道具 举报

该用户从未签到


模具顶针或者针规啊
回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层

没有谁去规定,不过还可以,没问题
这东西就是这样,别人都懂干什么的,所以贵,但是做的精密就值,精密度上不去就一点用没有,应该可以做到1丝内的
回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层
昨天看的贴,一大神做的,身5头4,没围裙
回复

使用道具 举报

该用户从未签到


我就是说的模具顶针,图B的话会不会太单薄了点,容易出问题?
回复

使用道具 举报

该用户从未签到


我看你做的没有尾裙,这个552和572会不会太紧了点?
回复

使用道具 举报

该用户从未签到

你可以试试加大尾部分
回复

使用道具 举报

该用户从未签到

你这个设计还不如JSB,不信你试
回复
