消音工作原理。

[复制链接]

该用户从未签到

中国打猎,中国狩猎

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要 登录 才可以下载或查看,没有账号?立即注册

x

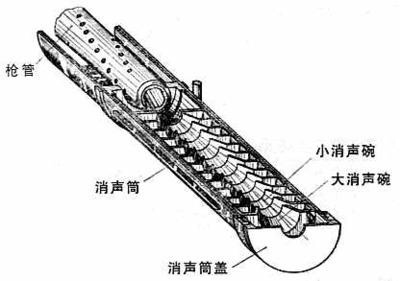

此处分析借鉴火用消。
蛋蛋射出膛后,大量火药燃气会随着蛋蛋一并喷出。而这时一段段“小隔段(碗或耗层)”就起到作用,会将这些火药燃气收集,分流。使得这些火药燃气不产生激波,从而达到消音的作用。光有这些隔断还不够,因为高压燃气的亚力太大,很有可能会撑坏这些小隔断,所以在通孔分流的同时会在接近狗口的地方设置一个膨胀室(就是通常大家说的留大空腔),这个作用是在极短的时间内减小膛口燃气的压力,使得消音器能够安全有效的发挥它的作用。.因为结构不同,有些消音在末端设置一个到数个排气孔,这些一般是外套腔壁有迷宫格的结构散气所用。
消音的结构很多,按以我们力所能及的结构去D,多试验,好看不好看的其次,总有达到你预期的时候。


















回复

使用道具 举报

该用户从未签到

回复

使用道具 举报

该用户从未签到

翻译老外的东西,必须由懂得这一道的来做最具体的、系统的翻译而不至于发生单词翻译的偏差。此处分析借鉴火用消。
蛋蛋射出管口后,火药产生的气体和还没有燃烧殆尽的药渣,会随着蛋蛋一并喷出管口。而这时一段段“小隔段(包括消音碗)”就会将这些分流扩张到小气室内,使得药渣继续燃烧完全,使得气体在小方格子里释放、缓存,降低消音口出的气体流速,减小消音口气体的冲击波。从而达到消音的作用。高压气体很可能会撑坏这些小隔断,所以火管管口留的空格最大。.有些消音在在出蛋口前方或者周围设置一个到数个排气孔,最后一次分散流速。也有双层壳的结构,(两个壳子中间有间隙,也可以在这个间隙里填充玻璃棉)使得气体不会直接冲击外壳。
消音的结构很多,按以我们力所能及的结构去D,多试验,好看不好看的其次,总有达到你预期的时候。
回复

使用道具 举报

该用户从未签到

锥形的碗,就是导流面,把气体向着离心的方向导流,也就是尽最大程度的兜住了一部分气体在一个格子里。
回复

使用道具 举报

该用户从未签到


这个编辑就删掉了。
回复

使用道具 举报

该用户从未签到

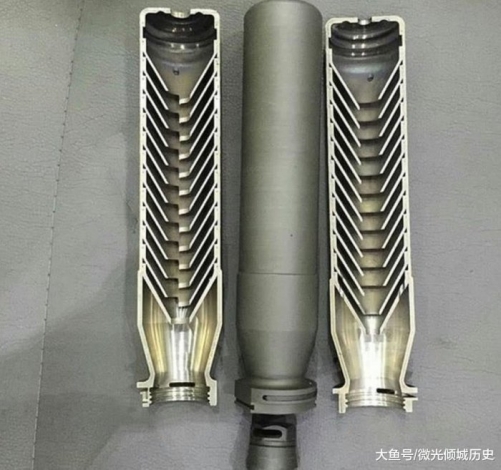

管口的第一空格,气流在这里分流膨胀、横向冲击的比较猛烈,如果这个空间太小,那么强烈的气流会干扰蛋蛋的正常弹道。也有人说,管口距离第一碗多大距离,尽量远点,不会影响弹道。气狗也是第一个空格子比较大些。在最后一图,可以明显看到第一个气室,是比较长的,而且不是碗装消声结构,而是汽车烟筒一样的膨胀管式样的消声原理。
回复

使用道具 举报

该用户从未签到

图一是使用冲压模具做的碗,成本最廉价。5.5口径碗的内孔7.5~8.5. 要看管和消音装配的同心度和直线度而定。做什么式样的消音,要看自己的动手能力和能找到的工具。消的外圆一般是28~35.材料用0.8的薄壁铁管或者1的铝合金管。
回复

使用道具 举报

该用户从未签到

玻璃胶屁股那个塞子不错哦
回复

使用道具 举报

该用户从未签到

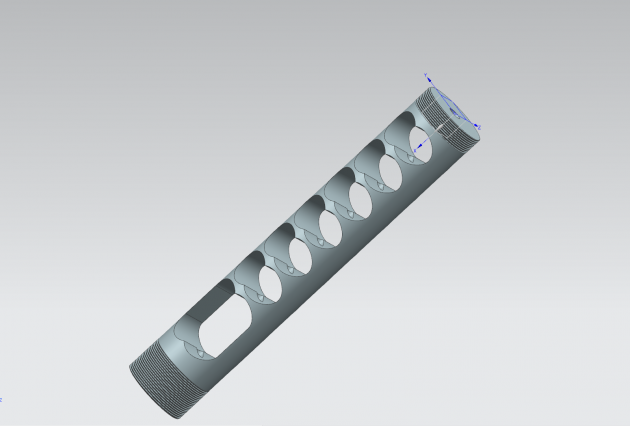

请二哥解惑,小明的朋友推荐在型材内,内置安装5碗,如图这种,长度36,直径25.7,不知道大家常用不?效果如何。




回复

使用道具 举报

该用户从未签到

 楼主| | 显示全部楼层
高手秦小二解释真到位只见过摩托消音
回复

使用道具 举报

该用户从未签到


这样可好?






回复

使用道具 举报

该用户从未签到


有些天没来了。这个按个人条件去倒腾,正如那个兄弟说的:很多人缺的不是设计能力,而是加工条件。
这句话我非常赞同,有车床或者有办法车的尽管去试,这些都是老外的兵工厂成熟的产物
回复

使用道具 举报
