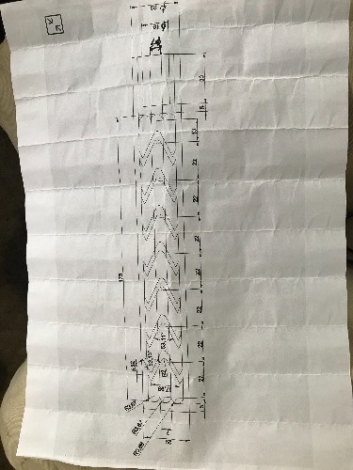

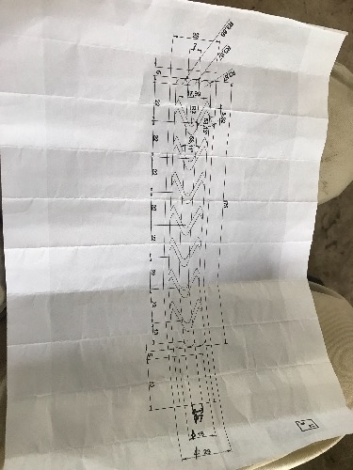

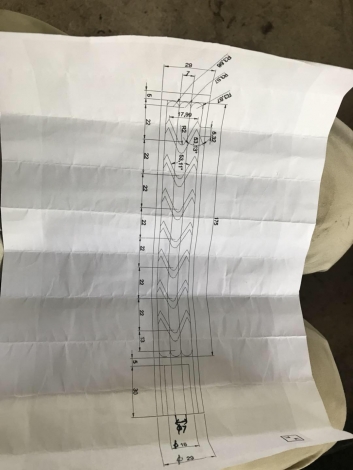

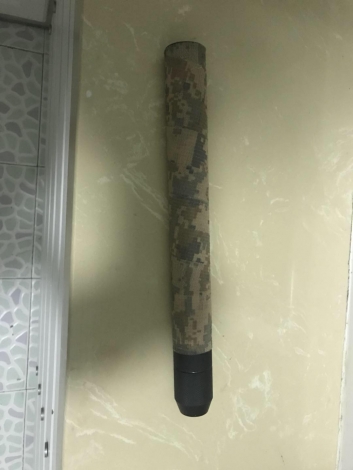

只有内芯画的图纸 不算很标准但给线切割师傅肯定能看懂 我们都是自己玩不要什么都去问别人照猫画虎呗消的外套是34毫米的直径出口是M30乘1，5毫米的螺纹 进口是M30乘2毫米的螺纹长度是250毫米 堵头还有链接的地方不用非要和我做成一样发挥自己的想象 给动手能力强的人一看就会作 反之你给他全套的图纸也是完蛋草 别问为啥都懂 先说一下料的选购是在宝上买的6065铝管 外套是35×29×250毫米车床平头车外径到34 先把30×1,5的螺纹车完配堵头在车30×2的螺纹 内芯是30×7×217毫米车床平两个端面 双顶按内孔找正车外径29和外套内孔配合 然后车内孔16长度30毫米 然后装配测量后配30×2的后堵和管子链接处自己想办法可以攻丝 用M5机米顶丝
全部手打累吐血 |
|
