我设计的消,只听见击锤击发声音,而且不影响精度和威力

[复制链接]

该用户从未签到

中国打猎,中国狩猎

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要 登录 才可以下载或查看,没有账号?立即注册

x

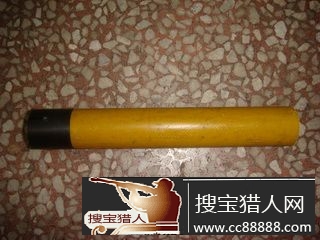

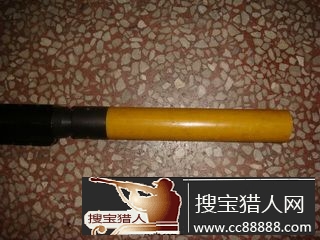

狗友们要的图片,现在传上来了。
附件


登录/注册后可看大图
2022-06-17 19:38,下载次数: 0


登录/注册后可看大图




登录/注册后可看大图
2022-06-17 19:38,下载次数: 0


登录/注册后可看大图




登录/注册后可看大图
2022-06-17 19:38,下载次数: 0


登录/注册后可看大图




登录/注册后可看大图
2022-06-17 19:38,下载次数: 0


登录/注册后可看大图




登录/注册后可看大图
2022-06-17 19:38,下载次数: 0


登录/注册后可看大图




登录/注册后可看大图
2022-06-17 19:38,下载次数: 0


登录/注册后可看大图


回复

使用道具 举报

  • TA的每日心情
    无聊
    12:04 AM
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    回复

    使用道具 举报

     成长值: 462000
  • TA的每日心情
    奋斗
    12:00 PM
  • 签到天数: 53 天

    [LV.5]常住居民I

    路过!!!顺便学习一下!
    回复

    使用道具 举报

     成长值: 462000

    该用户从未签到


    信不信由大家,是看过几种别人购买的消,但是没我这样的。我是觉得买的太贵,而且效果不佳,根据我做摩托车消声器的经验,随手设计的,经过改进才好了的。现在正用着呢,还准备再做一个,这个的不足之处我在前贴中也说了。
    我的好几位同事站在边上看我试的,一致说没有听见气喷出来的声音,又取下消让同事听听没有消的效果,大家都认为消音很好。
    因为我的击锤是纯黄铜的,击打的声音影响了我感觉狗粮出去时的声音。
    回复

    使用道具 举报

     成长值: 462000

    该用户从未签到


    我如果设计个消的话,要把TU都给消没了,看哪个厉害

    回复

    使用道具 举报

    该用户从未签到


    那么肯定不影响精度~空心的吧?

    回复

    使用道具 举报

    该用户从未签到


    就一级消声,里面是空的!

    回复

    使用道具 举报

    该用户从未签到


    我要设计一个消,放大炮都听不见半点声音


    回复

    使用道具 举报

    该用户从未签到


    我设计的消,只听见击锤击发声音,而且不影响精度和威力
    网上的好点的消差不多都是200~240,问过N个人,实际最多消个70%,还是在10米左右听得见。于是决定自己做个消。原来做过摩托车的消音器,我想原理差不多,于是先设计,决定采用二级消声,中间用隔板将消隔成两个消音室,隔板厚10mm,中间钻8mm的眼,余下的环状部分120°等分钻三个4mm的眼。消管总长220mm,一级消音室有效消音部分125mm,二级消音室用闷板闷住出口,闷板20mm厚,中间钻6mm的眼。消管用的环氧树脂管,外径33.5mm,内径28.5mm,隔板、闷板用的塑料王,和狗管连接部分用的POM材料。做好后实验,消音效果极佳,只听见击发声,但影响精度和威力。于是分析失败的地方,试着改进,取下POM,将隔板推至出口,将原来的闷板锯掉,再试,哈哈哈成功了,校正瞄后,精度、威力丝毫没减,而且只听见即发的声音。实验时18MPa,4.5mm直径的狗粮,40米,目标墙头载的玻璃,每次都命中,实验30次(不包括校验瞄的次数,每10次取下罐子补一次气,保证气压),特意叫人站在边上听效果,确实只听到击发声音。



    最终消的闷板8mm厚,还是原来钻的4个眼。由于锯掉了一部分,消的实际有效空腔为147mm(用120mm的游标测量的)。注意所有配合为过度配合,为保证密封性,内壁车一刀。

    准备明天再做一个,这个锯掉了的部分不好看,而且POM和狗管身的链接不是过度配合,用螺丝拧的,不正,需要校验瞄。

    环氧树脂管用的是废弃的验电器的握手部分。(一般电力系统有好多,找个电气检修的或者电气运行的都可以要到)。

    回复

    使用道具 举报

    该用户从未签到


    能发个内部结构图片吗 ????????

    回复

    使用道具 举报

    该用户从未签到


    就一个外形,。。看不出里面

    回复

    使用道具 举报

    该用户从未签到


    能发个内部结构图片吗 ???????? 现在无狗一身轻,下一步练弹弓!

    回复

    使用道具 举报

    该用户从未签到


    不错我来顶一下。哈哈!!!!

    回复

    使用道具 举报

    该用户从未签到


    是你设计的?还是你抄的别人的设计?
    你说你做的,我相信。设计,你现在把图纸帖出来看看


    回复
