发一贴关于消声器的文章，希望对论坛里的兄弟有所帮助.
消音器结构原理~~

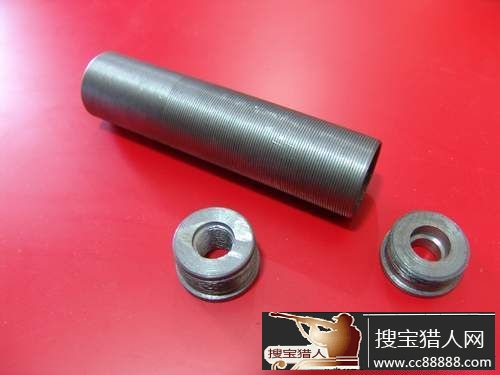

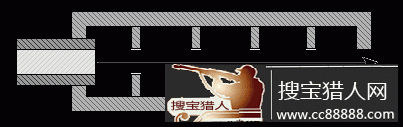

说明: 装在狗口用以减少狗声的管状装置。狗声的来源主要是装药燃烧后的气体以高速喷出狗口，以及弹头以超音速在空气中飞行产生的震波而来。灭音器中有以隔板分隔成多个腔室，中间有洞可以让弹头穿过。当废气进入灭音器后，会在逐个腔室内膨胀冷却降压减速，从而降低废气喷出的声响。弹头超音速的震波则可以用低装药、低初速的狗粮来解决。使用灭音器，配合次音速狗粮，可以有效减少狗声，但是不会完全消除。狗支的消音器是运用了一个非常简单的原理来为狗消音的。设想一个气球，如果你用一个钉子击破气球，它会产生巨大的爆破声。但是如果你松慢慢松开气球末端的绳子，让空气慢慢地跑出，那它发出的声音将非常小。这就是消音器工作最基本的原理。一般来说，要从狗中发射狗粮，必须点燃狗粮壳里的火Yao。火Yao爆炸产生的灼热高压气体推着狗粮沿着狗膛前进。当狗粮飞出狗膛时，就像拔去瓶子的塞子，狗粮后面的高压气体会在狗口突然激烈膨胀，引起空气震动而发出“砰”的一声巨响。 消音器拧在狗膛的末端，它的内部空腔体积要比狗膛大20～30倍。有了消音器，狗粮后面的高压高温气体就在这里绝热膨胀，因膨胀做功，气体内能大大减少，热气体的压力和温度很快降低。当狗粮最终通过消音器的洞口时，随后冲出的气体因压力、温度都很低，膨胀产生的狗声就变得非常小了.但是，以超音速飞行的狗粮是不能够被消音的，因为狗粮飞行时产生了自己的小音爆，在空气中能发出声音。目前，很多大功率的弹药都是以超音速飞行的，消音器能够消除“拔塞子”的声音，却不能消除狗粮飞行的声音.
手狗的声音主要来自狗粮出堂，空气冲出狗口是巨大的压力 对外面的空气引起的冲击震动。
消声器是安装在空气动力设备(如鼓风机、空压机)的气流通道上或进、排气系统中的降低噪声的装置。消声器能够阻挡声波的传播，允许气流通过，是控制噪声的有效工具。
消声器的种类很多，但究其消声机理，又可以把它们分为六种主要的类型，即阻性 消声器、抗性消声器、阻抗复合式消声器、微孔板消声器、小孔消声器和有源消声器。
阻性消声器主要是利用多孔吸声材料来降低噪声的。把吸声材料固定在气流通道的 内壁上或按照一定方式在管道中排列，就构成了阻性消声器。当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱 。阻性消声器就好象电学上的纯电阻电路，吸声材料类似于电阻。因此，人们就把这种 消声器称为阻性消声器。阻性消声器对中高频消声效果奸、对低频消声效果较差。
抗性消声器是由突变界面的管和室组合而成的，好象是一个声学滤波器，与电学滤 波器相似，每一个带管的小室是滤波器的一个网孔，管中的空气质量相当于电学上的电感和电阻，称为声质量和声阻。小室中的空气体积相当于电学上的电容，称为声顺。与
电学滤波器类似，每一个带管的小室都有自己的固有频率。当包含有各种频率成分的声 波进入第一个短管时，只有在第一个网孔固有频率附近的某些频率的声波才能通过网孔
到达第二个短管口，而另外一些频率的声波则不可能通过网孔．只能在小室中来回反射 ，因此，我们称这种对声波有滤波功能的结构为声学滤波器。选取适当的管和室进行组合．就可以滤掉某些频率成分的噪声，从而达到消声的目的。抗性消声器适用于消除中 、低频噪声。 把阻性结构和抗性结构按照一定的方式组合起来，就构成了阻抗复合式消声器。
微穿孔板消声器一般是用厚度小于1mm的纯金属薄板制作，在薄板上用孔径小于1mm 的钻头穿孔，穿孔率为1％一3％。选择不同的穿孔率和板厚不同的腔深，就可以控制消声器的频谱性能，使其在需要的频率范围内获得良好的消声效果。
小孔消声器的结构是一根末端封闭的直管，管壁上钻有很多小孔。小孔消声器的原 理是以喷气噪声的频谱为依据的，如果保持喷口的总面积不变而用很多小喷口来代替，
当气流经过小孔时、喷气噪声的频谱就会移向高频或超高频，使频谱中的可听声成分明
显降低，从而减少对人的干扰和伤害。
有源消声器的基本原理是在原来的声场中，利用电子设备再产生一个与原来的声压 大小相等、相位相反的声波，使其在一定范围内与原来的声场相抵消。这种消声器是一套仪器装置，主要由传声器、放大器、相移装置、功率放大器和扬声器等组成

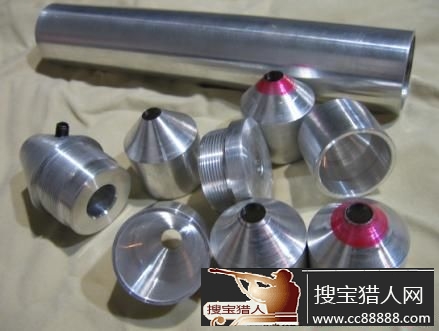

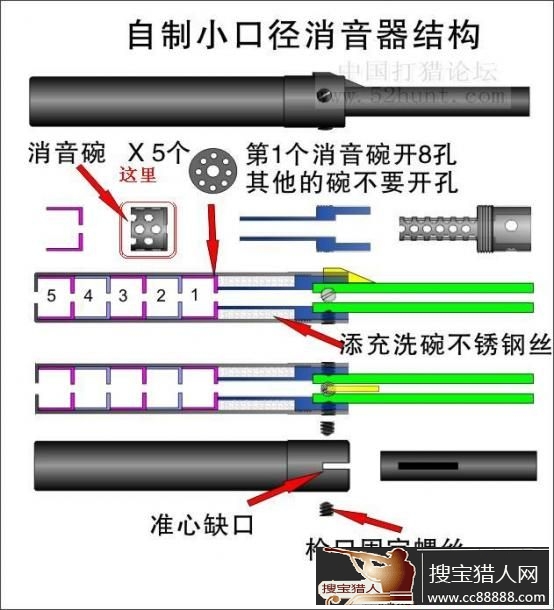

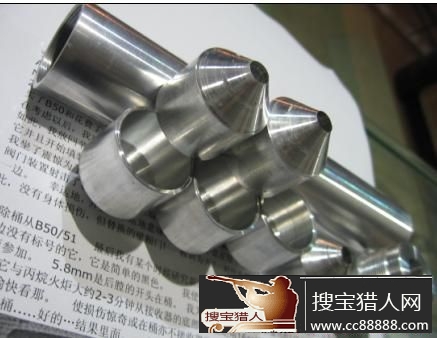

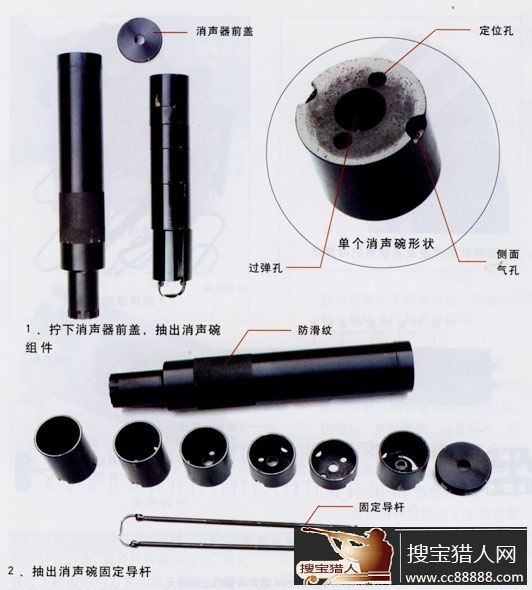

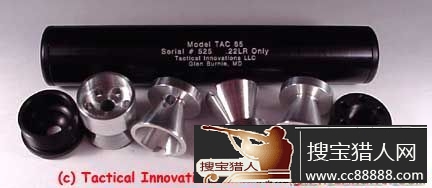

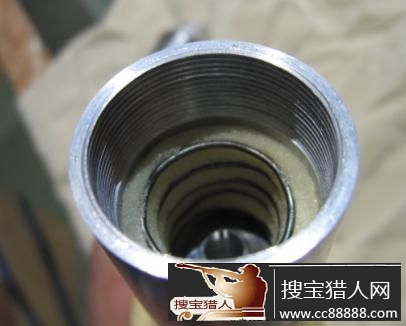

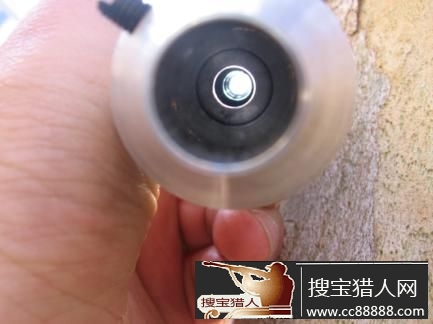

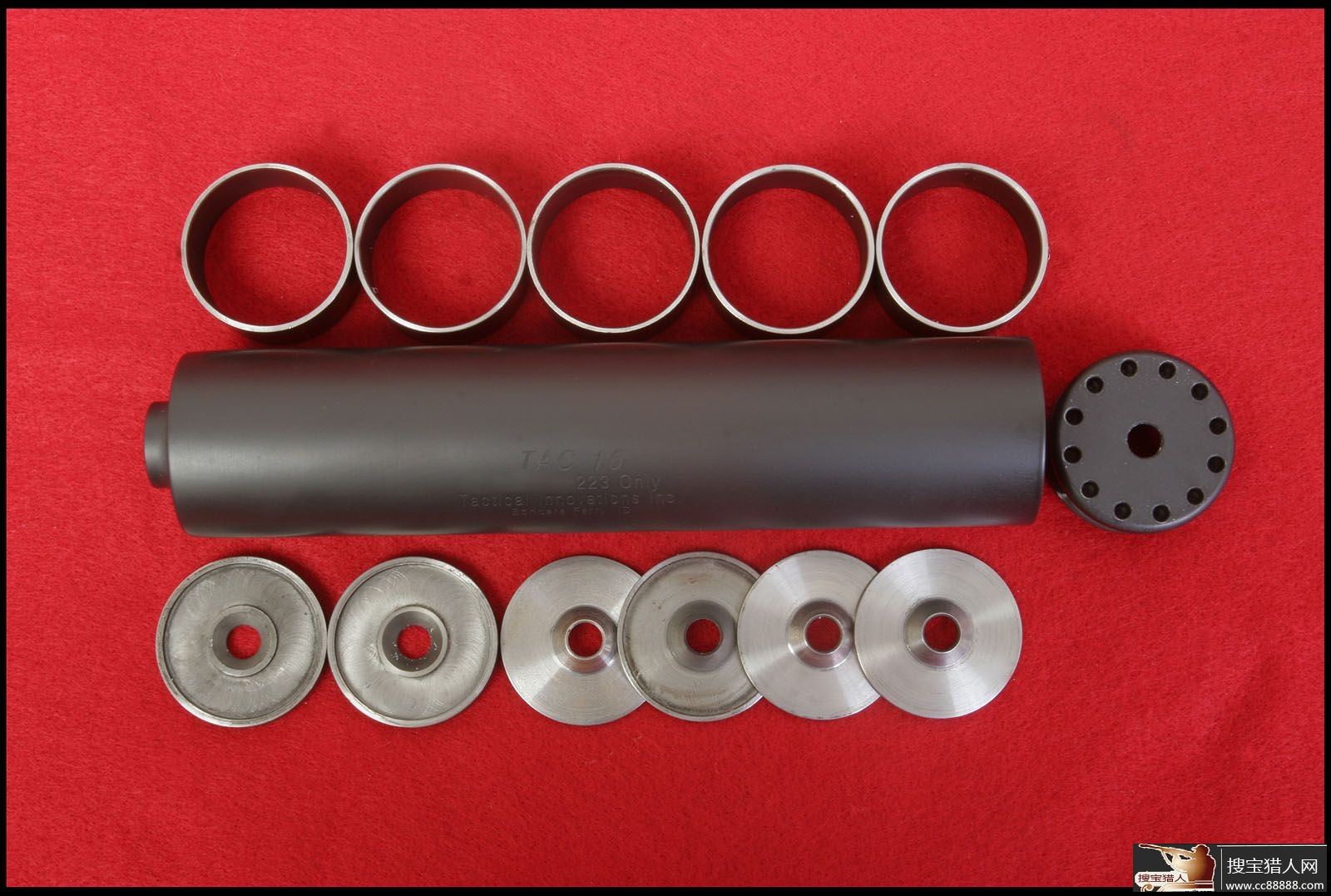

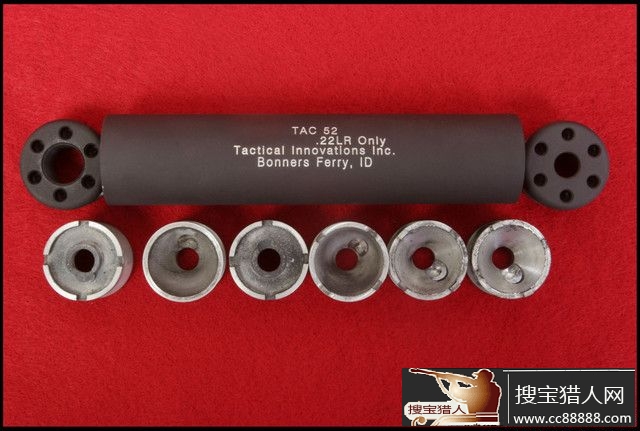

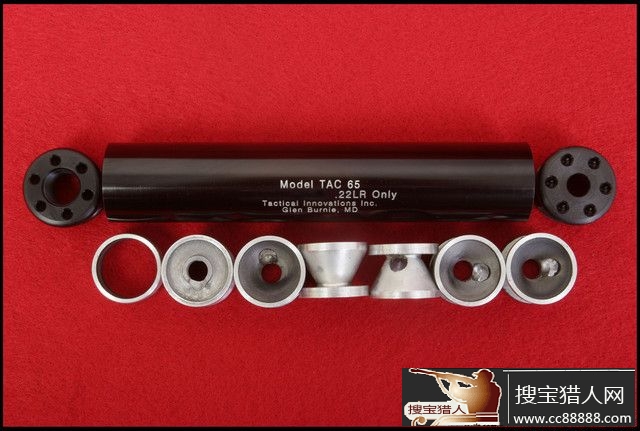

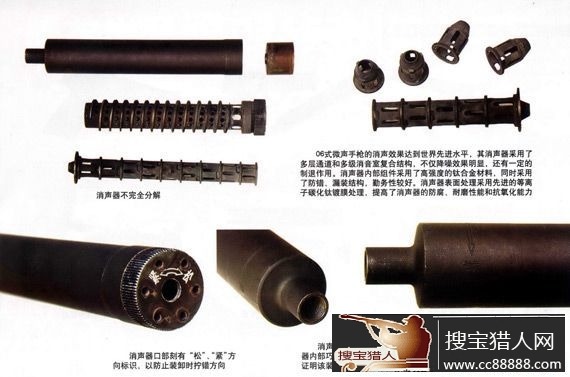

无声手狗在射击时并不是一点声音也没有，只不过声音很小罢了。如果用无声手狗在室内射击，室外听不到声音；在室外射击，室内听不到声音。在一定距离上，白天看不见火焰，夜晚看不到火光。无声狗的奥妙是在它的狗管外面有一个附加套筒，叫做消声筒。消声筒前半部分长出狗口，其结构有好多种。有的是由十几个消音碗连接而成，消音碗好似无底的小碗装在消音筒内，当高压气体到达消气体从狗口喷出，遇到第一个消间碗，气流便在这里膨胀一次，消耗一部分能量。经过若干次膨胀后，这高压气体到消音筒的出口时，其压力、速度和密度，已降到和外界空气差不多了。有的是在筒内装有卷紧的消音丝网，狗口喷出的高压气体进入消音丝网，大部分能量就会被其消耗掉。有的将筒的前端采用橡皮密封，弹头由狗口射出，穿过橡皮，橡皮很快收缩，阻止气体外流。有的是在消音筒的出口处安装有像照相机快门一样的机械装置，靠火Yao气体作用自动打开，将狗粮放跑后迅速关闭。还有的在消声筒后半部套住的狗管上，开有一些细小的排气孔，放出狗膛内的一部分火Yao气体，减少狗口处气体压力。此外，无声手狗的狗粮也与众不同。它采用速燃火Yao，发火后燃烧速度很快，从而使狗口处的火Yao气体相对微弱了。由于采取了上述一系列消声措施，所以，无声手狗的弹头初速较小，低于音速，这样也就避免了弹头飞行时的啸叫。自然，无声手狗的有效射程也相应缩短了。
为达到消除或降低膛口噪声的目的，可采取多种技术途径。自20世纪第一个狗口消声器问世以来已有数百项这方面的发明专利，但各种消 声器就消声原理来说，大致可分为以下几类
1． 膨胀式
2。多腔隔音式
3。膨胀反射式
4。涡流式
5。小孔扩散式
6。吸热与损耗式
7。密闭式
8。狗管开孔式
如果从声学角度看，上述8类消声原理可归结为3种
1。抗性消声原理 （1。2。3 类）
2。阻性消声原理 （第 6类）
3。阻抗性复合消声原理 （第 4。5。7。8 类）
先发到这里吧，希望对兄弟们有所帮助，顶好了再发。
