这样的消音器才是科学的消。看看我的设计吧!

  [复制链接]
 成长值: 462000

该用户从未签到

中国打猎,中国狩猎

马上注册,加盟搜宝猎人,结交更多猎友,享用更多功能,让你轻松搜宝.

您需要 登录 才可以下载或查看,没有账号?立即注册

x

坛子上自己设计消的XD很多,但是都处于手工入门阶段,经过一段时间对消音器结构的了解,再经过一些计算,我设计出了目前论坛上第一款采用复合消音结构的消。给大家看看设计图,东西已经拿去模具厂做了,过几天拍实物图,并且我会做一个非常详细的消音器测试,让大家知道什么才是真正精密的设计和科学的测量。

先上图

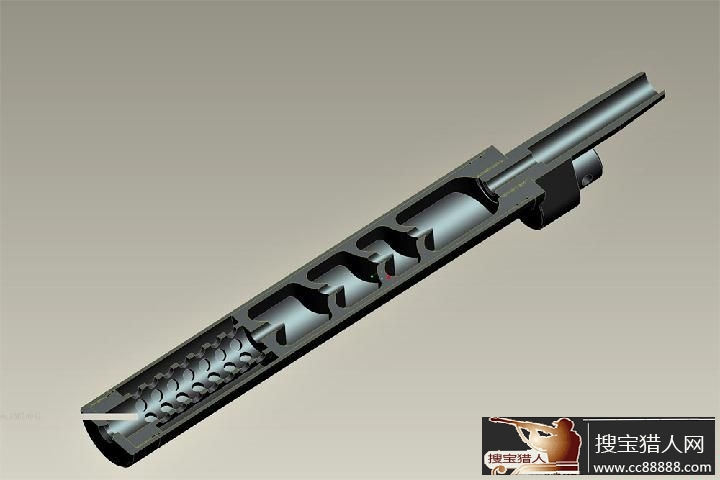

结构纵剖图:


登录/注册后可看大图

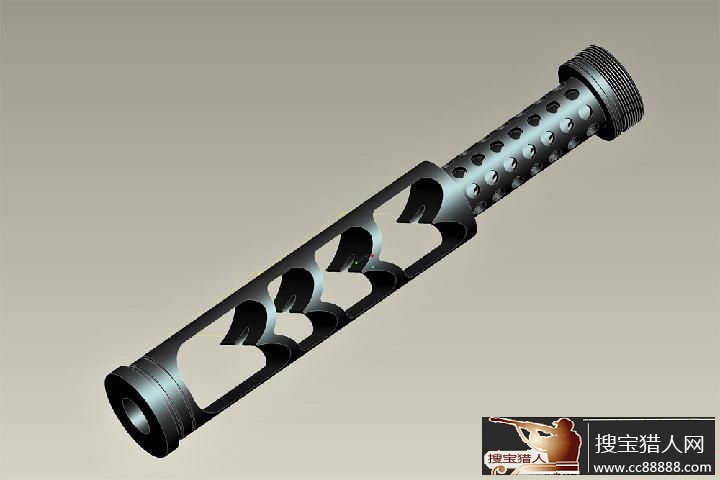

结构横剖图:


登录/注册后可看大图

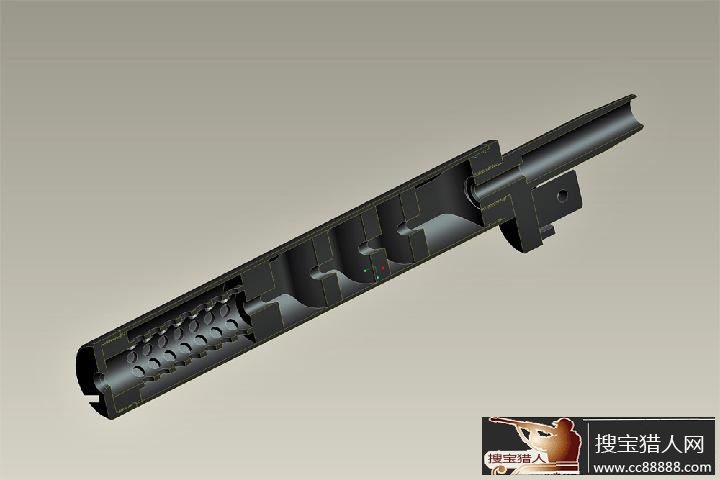

消原理图:


登录/注册后可看大图

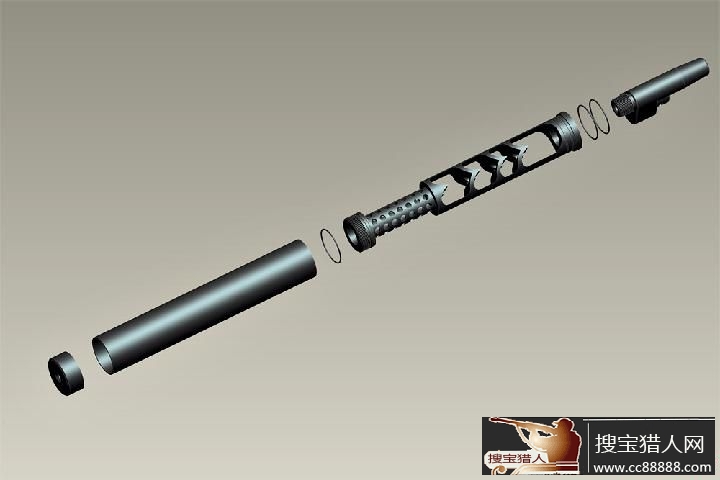

完整连接结构baozha图:


登录/注册后可看大图



下面说说这款消大致的设计理念,这只消是为904设计的。鉴于目前论坛上的消都只采用单原理消音,因此消音的效果并不理想和全面。原因是单独的消音原理只能正对爆音的一个方面进行衰减,比如气流声或者高频噪。而我的设计应用了多腔隔声原理,膨胀反射原理以及微孔排泄原理。大家可以看到从入口开始有4个腔体,第一个最大,为气流做一级缓冲,二级,三级,四级分别递进增大,保证气流逐渐减弱并可以让不同腔体的共振频率不同,避免消本身声材料阻尼太小导致的自鸣。到第5级是一个独立的膨胀腔,也是微孔吸收腔。在这个腔体内的气压已经被明显减小,但是此时本身激发时造成的尖锐声并未完全消除,因此在这个腔体内经过计算开了一些通孔,主要是利用声顺效应析出1kHz-5kHz的敏感中高频噪音,再通过包裹在消音管外的专业吸音绵吸收掉。

       此外在制作上还加上了4个O圈加强气密性。此消最大的结构特性是消芯完全一体化,通过线切割制成,所以不存在什么“各大#师傅”那种分体消音碗的同心问题,缺点是加工比较复杂。

      消过几天就做好了,上测试的时候详细说吧。



回复

使用道具 举报

  • TA的每日心情
    无聊
    08:22 PM
  • 签到天数: 20 天

    [LV.4]偶尔看看III

    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    06:00 PM
  • 签到天数: 9 天

    [LV.3]偶尔看看II

    高,,,,好。。。。。。。
    回复

    使用道具 举报

  • TA的每日心情
    开心
    02:28 AM
  • 签到天数: 11 天

    [LV.3]偶尔看看II

    红塔山 发表于 2022-10-18 12:01
    学习中......
    本文地址:http://www.soubao20.com/thread-71418-1-1.html
    内容来源:搜宝猎人(http://w ...

    咋个才能看图,回吧
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:29 AM
  • 签到天数: 19 天

    [LV.4]偶尔看看III

    不懂  正努力学习中
    回复

    使用道具 举报

  • TA的每日心情
    郁闷
    01:03 PM
  • 签到天数: 44 天

    [LV.5]常住居民I

    过去的价值不代表未来的地位。 所以每天都要努力 本文地址:http://www.soubao20.com/forum.ph ... &extra=page%3D5 内容来源:搜宝猎人(http://www.soubao20.com
    回复

    使用道具 举报

  • TA的每日心情
    无聊
    12:04 AM
  • 签到天数: 3 天

    [LV.2]偶尔看看I

    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:27 AM
  • 签到天数: 15 天

    [LV.4]偶尔看看III

    走过、路过、不放过,学习、学习、再学习!听说到2000可以看到精华,努力中 本文地址:http://www.soubao20.com/thread-71626-1-1.html 内容来源:搜宝猎人(http://www.soubao20.com
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:35 AM
  • 签到天数: 10 天

    [LV.3]偶尔看看II

    不错啊  支持下   加油 学习
    本文地址:http://www.soubao20.com/thread-49427-1-1.html
    内容来源:搜宝猎人(http://www.soubao20.com
    回复

    使用道具 举报

    abccbaabc 该用户已被删除
    提示: 作者被禁止或删除 内容自动屏蔽
    回复

    使用道具 举报

  • TA的每日心情
    开心
    12:00 AM
  • 签到天数: 19 天

    [LV.4]偶尔看看III

    学习中......
    本文地址:http://www.soubao20.com/thread-71418-1-1.html
    内容来源:搜宝猎人(http://www.soubao20.com

    点评

    咋个才能看图,回吧  详情 回复 发表于 09:26 AM
    回复

    使用道具 举报

  • TA的每日心情
    开心
    05:50 PM
  • 签到天数: 30 天

    [LV.5]常住居民I

    楼主已被和谐……
    回复

    使用道具 举报

  • TA的每日心情
    开心
    10:18 PM
  • 签到天数: 1 天

    [LV.1]初来乍到

    好东西啊,顶
    回复

    使用道具 举报

  • TA的每日心情
    奋斗
    12:31 AM
  • 签到天数: 50 天

    [LV.5]常住居民I

    看图看......
    回复

    使用道具 举报

  • TA的每日心情
    开心
    02:28 PM
  • 签到天数: 6 天

    [LV.2]偶尔看看I

    看着很不错
